一、壓力變送器

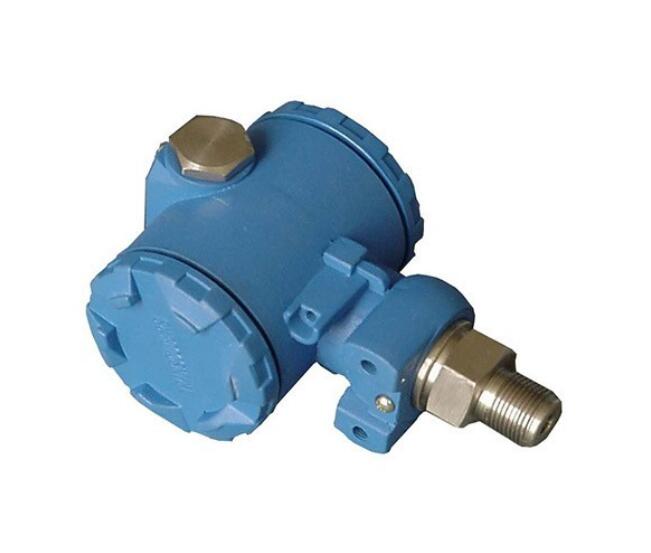

壓力變送器也稱差變送器，主要由測壓元件傳感器、模塊電路、顯示表頭、表殼和過程連接件等組成。它能將接收的氣體、液體等壓力信號轉變成標準的電流電壓信號，以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。

　　

    壓力變送器的測量原理是：流程壓力和參考壓力分別作用于集成硅壓力敏感元件的兩端，其差壓使硅片變形（位移很小，僅μm級），以使硅片上用半導體技術制成的全動態惠斯登電橋在外部電流源驅動下輸出正比于壓力的mV級電壓信號。由于硅材料的強性極佳，所以輸出信號的線性度及變差指標均很高。工作時，壓力變送器將被測物理量轉換成mV級的電壓信號，并送往放大倍數很高而又可以互相抵消溫度漂移的差動式放大器。放大后的信號經電壓電流轉換變換成相應的電流信號，再經過非線性校正，最后產生與輸入壓力成線性對應關系的標準電流電壓信號。

壓力變送器根據測壓范圍可分成一般壓力變送器（0.001MPa～20MP3）和微差壓變送器（0～30kPa）兩種。







二、液位變送器





    1、浮球式液位變送器

　　

    浮球式液位變送器由磁性浮球、測量導管、信號單元、電子單元、接線盒及安裝件組成。

　　

    一般磁性浮球的比重小于0.5，可漂于液面之上并沿測量導管上下移動。導管內裝有測量元件，它可以在外磁作用下將被測液位信號轉換成正比于液位變化的電阻信號，并將電子單元轉換成4～20mA或其它標準信號輸出。該變送器為模塊電路，具有耐酸、防潮、防震、防腐蝕等優點，電路內部含有恒流反饋電路和內保護電路，可使輸出最大電流不超過28mA，因而能夠可靠地保護電源并使二次儀表不被損壞。



2、浮簡式液位變送器

　　

    浮筒式液位變送器是將磁性浮球改為浮筒，它是根據阿基米德浮力原理設計的。浮筒式液位變送器是利用微小的金屬膜應變傳感技術來測量液體的液位、界位或密度的。它在工作時可以通過現場按鍵來進行常規的設定操作。



3、靜壓或液位變送器

　　

    該變送器利用液體靜壓力的測量原理工作。它一般選用硅壓力測壓傳感器將測量到的壓力轉換成電信號，再經放大電路放大和補償電路補償，最后以4～20mA或0～10mA電流方式輸出。
