量程范圍	0～3MPa	1.6MPa～150MPa

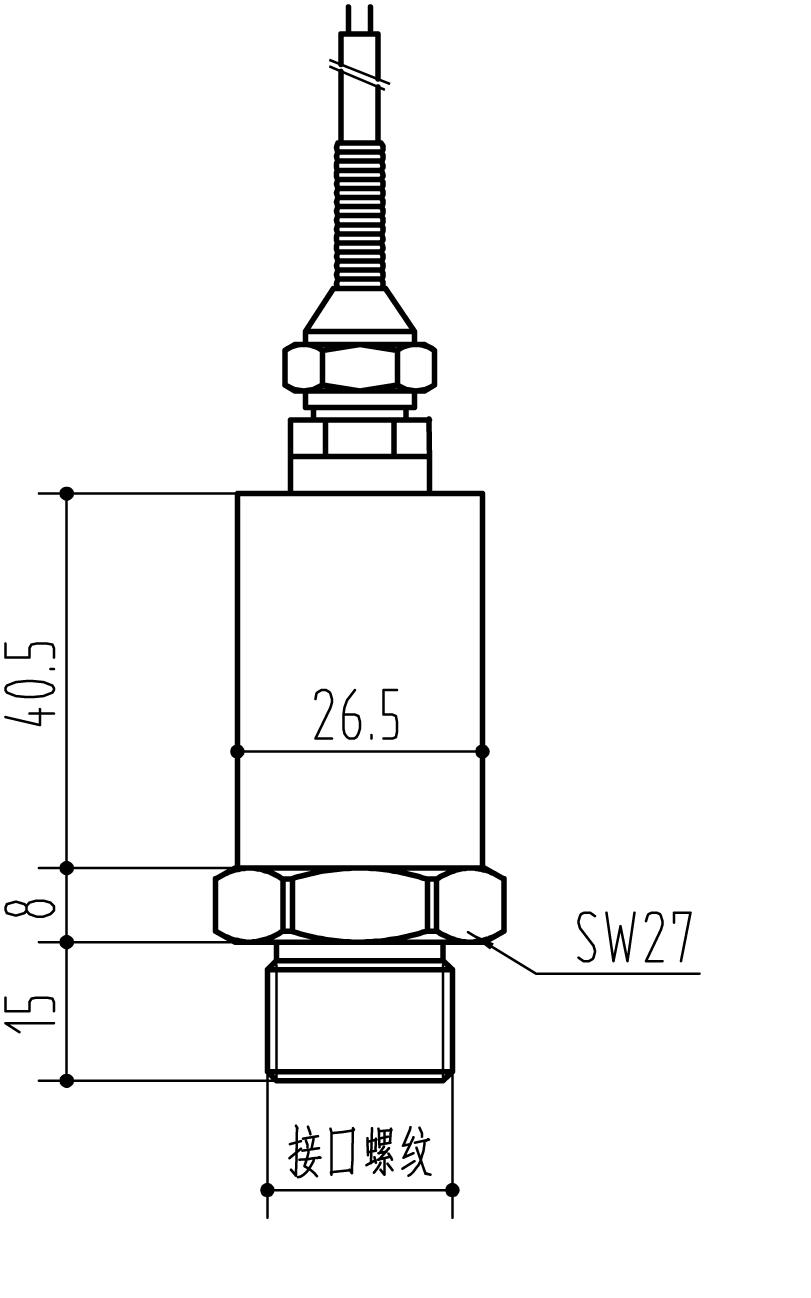

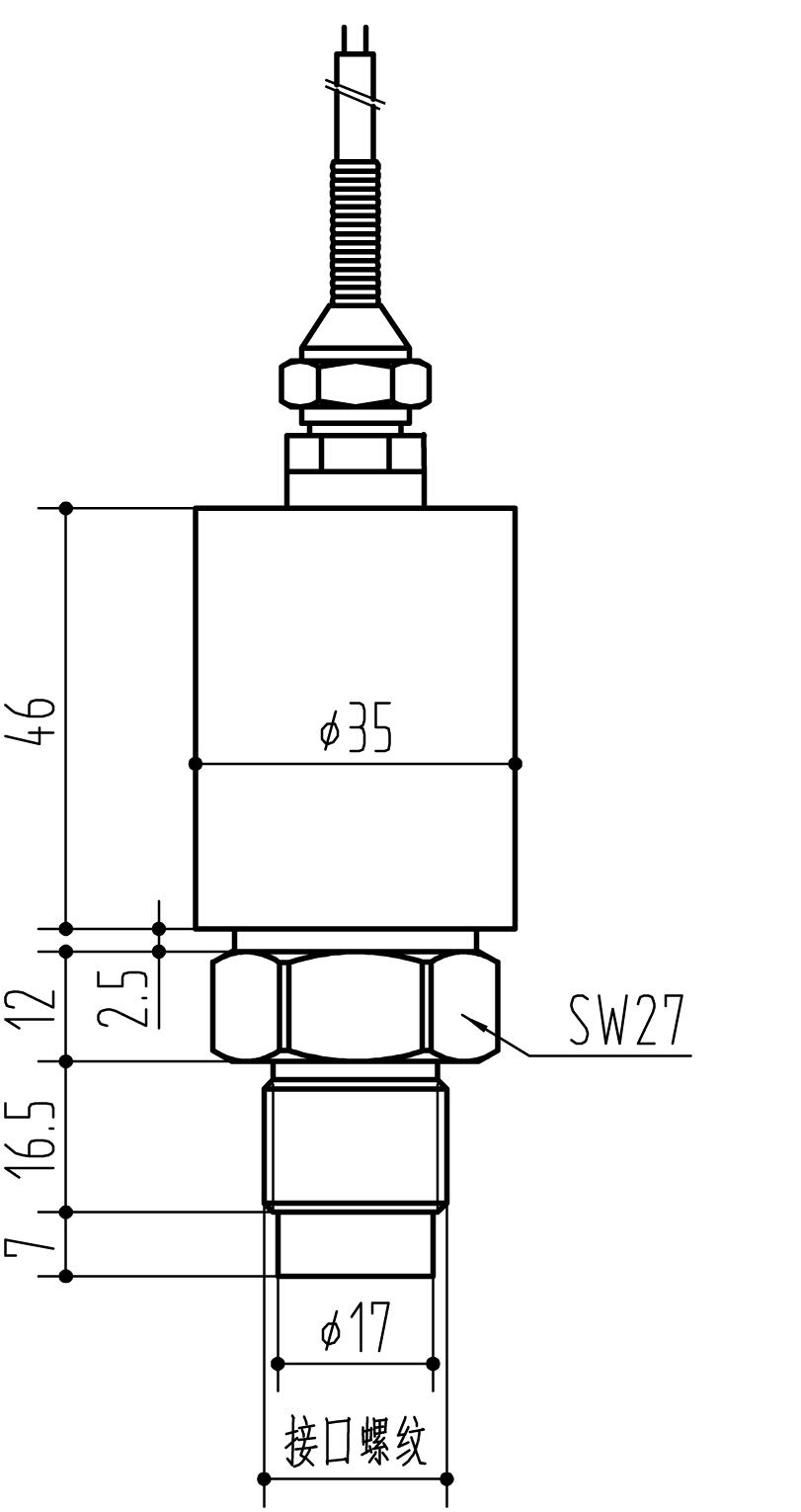

J1：直接引線

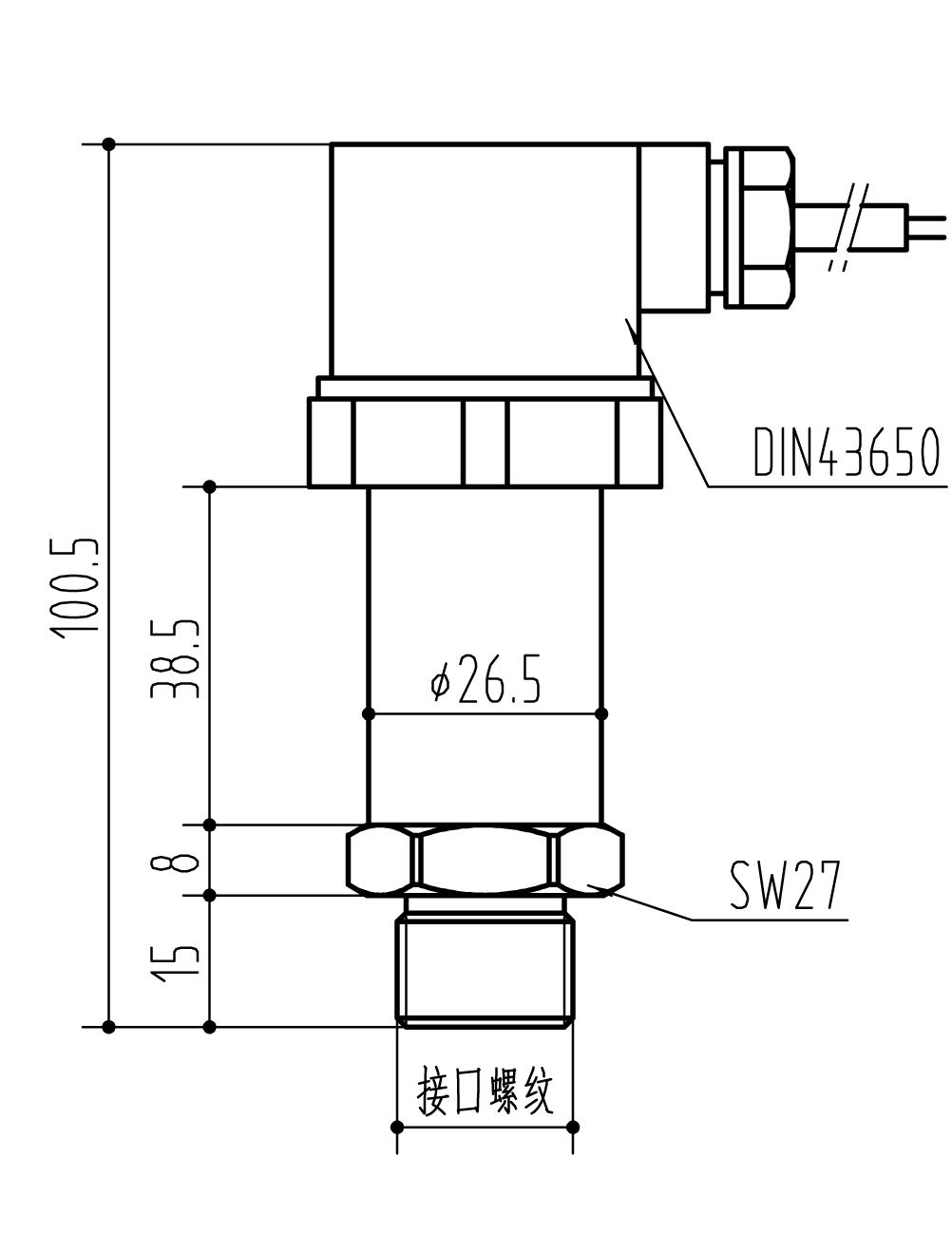

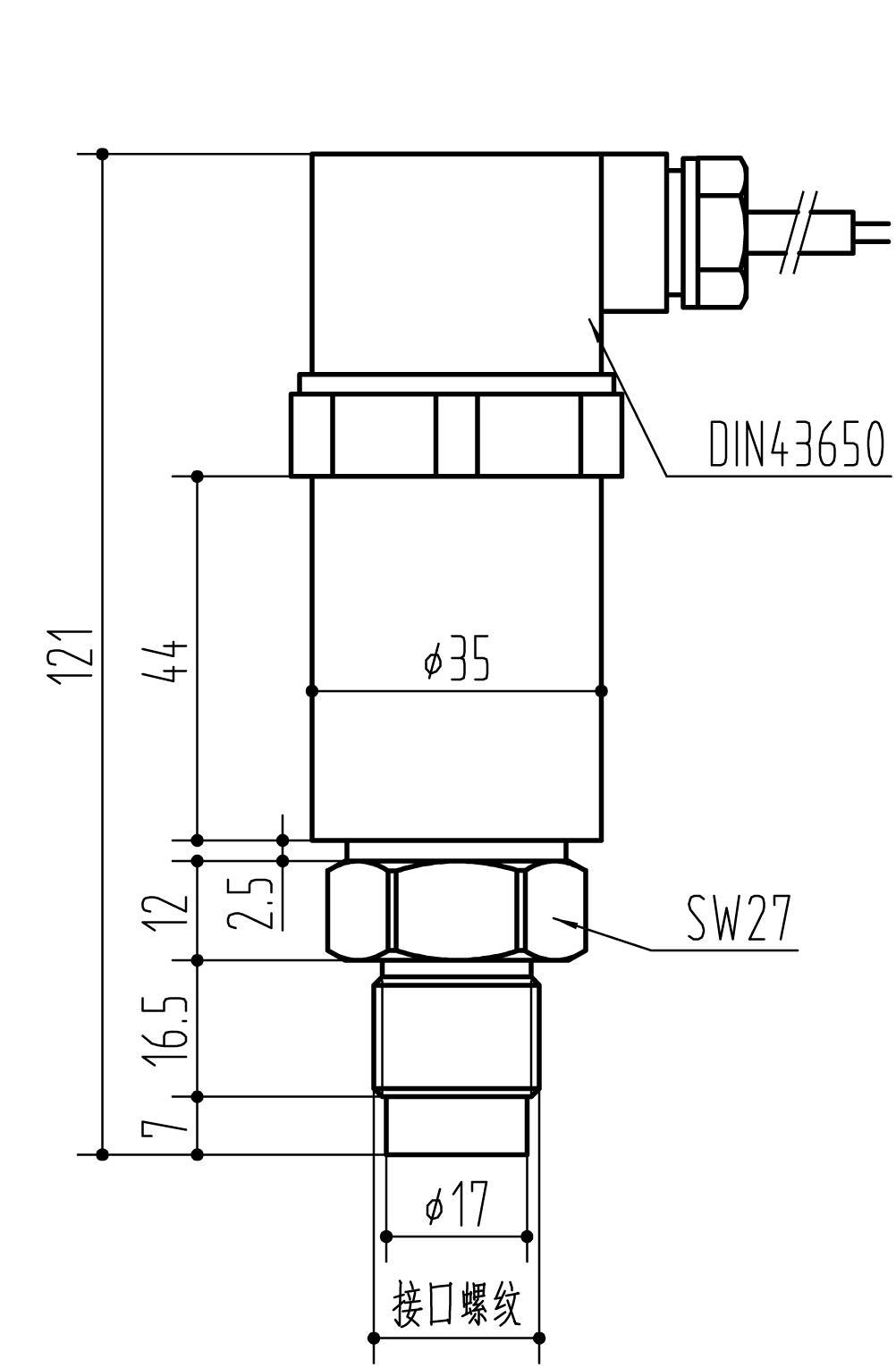

J2：赫斯曼
接線方式 (2線電流）	針1：電源＋ 針2：電流輸出	針1：電源＋ 針2：電流輸出
接線方式 (3線電壓）	針1：電源＋ 針2：共地 針3：電壓輸出	針1：電源＋ 針2：共地 針3：電壓輸出

安裝提示：

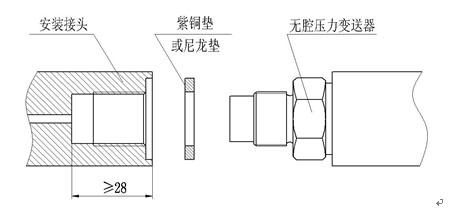

⑴ 本產品可利用M20×1.5接口直接安裝在管道上（或容器壁上），安裝時螺紋前端應加紫銅墊或尼龍墊進行前端面密封。并且，無腔壓力變送器螺紋前端的平膜感應頭不能碰觸到安裝部分的前端和邊壁。否則會影響壓力變送器的性能。
⑵ 在測量溫度過高的介質時，應使用引壓管或其他冷卻裝置，把溫度降至壓力變送器使用溫度范圍內。
⑶ 露天安裝時，應盡量把變送器置于通風干燥處，避免強光直接照射和雨淋，否則將會使性能變差或出現故障。
⑷ 若安裝后發現變送器無輸出或輸出異常，請檢查：
   ① 電氣連接是否準確，是否牢固；
   ② 供電電壓是否過低以及負載電阻是否過大。

產品名稱
SLK530無腔平膜型壓力變送器
		量程范圍
		根據客戶要求直接填寫
				電源
				V1:24V DC 、V2:（12V～36V）DC
						輸出信號
						B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、
								接口螺紋
								C1：M20×1.5、C2：G1/2、C3：NPT1/2、C4：G1、C5：其它螺紋
										附加信息
										J1:直接引線、J2:赫斯曼
										P1：0.5%FS、P2：0.25%FS
SLK530		1MPa		V1		B1		C1		J1P1   選型舉例：SLK530-1MPa-V1-B1-C1-J1P1

▲選型說明
   表示型號為SLK530、量程為0～1MPa、供電電源為24V、輸出信號為4～20mA、螺紋接口為M20×1.5、電氣連接為直接引線、精度為0.5%。
▲訂購提示
 (1) 選型時請注意被側介質與產品接觸部分的兼容性。
 (2) 若對產品外形和性能參數有特殊要求，本公司可提供定制。

產品信息歸西安仕樂克儀表科技有限公司版權所有
