UHZ-517C10/C10A是最常用的側裝式磁性翻柱液位計，適用于工藝操作壓力≤1.875MPa，工藝溫度低于200℃的液體介質的液位測量，全過程測量無盲區，顯示醒目，指示直觀，且測量范圍大，可選配三磁液位開關，實現液位或界位上下限報警和控制，也可配液位變送器，可將液位、界位信號轉換成4～20mADC標準信號。
◆ UHZ-517C10/C10A磁性翻柱液位計型 號：UHZ-517C10/C10A

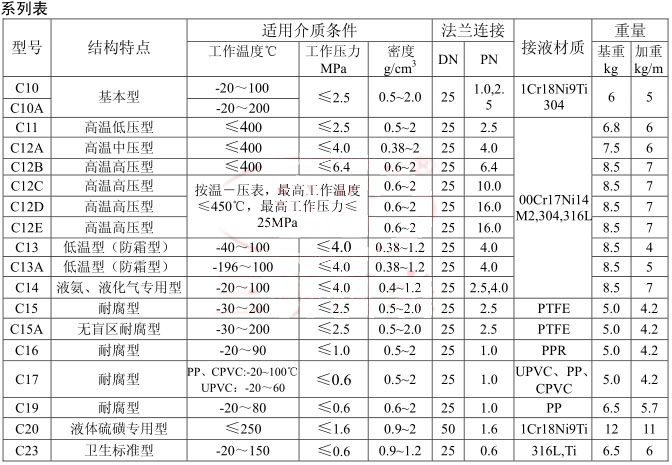

◆ UHZ-517C10/C10A磁性翻柱液位計參 數：UHZ-517C10/C10A、UHZ-517PC10/C10A、基本型、BK-1/Ex三磁開關、-20～100℃/-20～200℃
UHZ-517C10/C10A磁性翻柱液位計產品選型
|
UHZ-517□□□ |
磁翻柱液位計 |
|||||||||||
|
|
O |
盲板法蘭，不配排污閥 |
||||||||||
|
L |
液位計底部配排污閥 |
|||||||||||
|
|
G |
BK-1Ex三磁驅動液位開關 |
||||||||||
|
GH |
BK-1Ex高溫型四磁液位開關 |
|||||||||||
|
|
□ |
控制點數（液位開關數量） |
||||||||||
|
|
R |
LB型變送器，輸出信號4~20mA 兩線制 |
||||||||||
|
R1 |
LB型變送器，HART通訊，輸出信號4~20mA 兩線制 |
|||||||||||
|
R2 |
AT200磁致伸縮液位變送器，輸出兩線制4~20mA |
|||||||||||
|
R3 |
AT201磁致伸縮液位變送器，輸出三線制4~20mA |
|||||||||||
|
R4 |
AT202高溫型磁致伸縮液位變送器，兩線4~20mA |
|||||||||||
|
R5 |
AT203高溫型磁致伸縮液位變送器，輸出三線制4~20mA |
|||||||||||
|
|
D |
隔爆型 ExdⅡBT4~T6 ExdⅡCT4~T6 |
||||||||||
|
E |
本安型 ExibⅡCT4~T6 |
|||||||||||
|
EF |
本安型帶安全隔離柵 |
W |
加寬型磁翻柱面板 |
|||||||||
|
|
J1 |
活動式加熱夾套 |
J2 |
套管型加熱夾套 |
||||||||
|
J3 |
盤管型伴熱裝置 |
J4 |
深度真空絕熱保溫夾套 |
|||||||||
|
J5 |
深度真空絕熱保溫夾套&復合式加熱夾套 |
|||||||||||
|
J6 |
自限溫電熱帶伴熱裝置 |
|||||||||||
|
|
□□□□ |
安裝高度mm（側-側安裝無此項） |
||||||||||
|
|
□□□□ |
測量范圍（M） |
||||||||||
|
|
□□□□ |
介質密度kg/m3 |
||||||||||
|
|
□□□ |
標稱壓力Mpa/LB |
||||||||||
|
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
|
|
|
UHZ |
L |
G |
2 |
R |
D |
J1 |
1500 |
1200 |
810 |
20 |
選型舉例 |
|
|
UHZ |
|
|||||||||||
