插入式液位變送器

來源：作者：

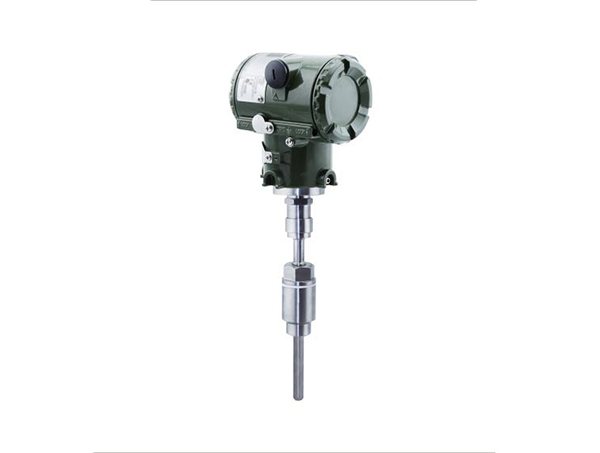

插入式液位變送器

仕樂克儀表專業生產UQZ插入式液位變送器，精度高、做工精細，質量高，使用壽命長。找浮球插入式液位變送器廠家找仕樂克儀表。磁性浮球插入式液位變送器批發找仕樂克，詢問插入式遠傳液位計價格找仕樂克，插入式液位變送器選型找仕樂克。咨詢熱線：18092762450歡迎來電垂詢！我們將竭誠為您服務！

SLK-UQZ插入式液位變送器由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化，沿導管而上下浮動，浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻(或電壓)發生變化，再由變送器將變化后的電阻(或電壓)信號轉換成4～20mA的電流信號輸出。并可在顯示儀上設定上、下限報警，實現對液位的位式控制。

插入式液位變送器結構原理：

由液位傳感器和智能HART板(電流轉換器)兩部分組成，浮球與液位同步變化，控制干簧管吸合斷開，從而使傳感器內電阻成線性變化，再由轉換器將電阻的變化轉換成4~20mA標準電流信號并疊加HART數字信號輸出。

插入式f浮球液位變送器特點：

1、智能電子部件由一塊主機板和一塊液晶屏組成；

2、可就地按鍵調整最程和零點；

3、可用HART通訊手操器或微機與本智能儀表進行雙面通訊而不中斷輸出信號，適合防爆或不方便拆裝儀表場所對儀表的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問或改；

4、在采用HART協議的分散控制系統中同主機進行雙向通訊；

5、帶有EEPROM，不因斷電丟失數據。

SLK-UQZ插入式f浮球液位變送器參數：

測量范圍：0~3500mm

供電電壓：12~36V DC

輸出信號：兩線制4~20mA.DC疊加數字信號，由

用戶選擇開方或線性輸出；

負載電阻：250Ω

測量精度：±10mm

環境溫度：-40~80℃

工作溫度：-20~120℃

公稱壓力：≤1.6MPa

法蘭標準：A：JB/T82.1-94(平面法蘭)

DN100 PN1.6 球φ90

B：JB/T82.1-94(平面法蘭)

DN80 PN0.6 球φ76

介質密度：≥0.65g/cm3

介質粘度：≤0.015PaS

接液材質：不銹鋼

防護等級：IP65

SLK-UQZ浮球插入式液位變送器產品選型表：

型號	規 格			表示內 容
SLK-UQZ				磁浮球液位計
	01			頂置式
	02			側側式
	03			側底式
	04			支架式
		H		測量范圍H
			*	引頸長度(選01型時請注明)
SLK-UQZ	□	□	□

SLK-UQZ磁浮球插入式液位變送器分以下四種安裝方式：

A：頂置安裝 B：側側安裝 C：側底安裝 D：支架安裝

(訂貨時請用戶注明安裝形式和引頸長度L值。)

對于敞口或非金屬容器，可以采用支架安裝方式。具體形式見圖3。

接線方式：(見圖4)

SLK-UQZ浮球插入式液位變送器操作說明：

1、按鍵操作

調零鍵[Z]、調整鍵[S]、功能鍵[M]
操作內容	操作方法	備注
按鍵開鎖	同時按下[Z]和[S]鍵5秒鐘以上，便可開鎖(LCD屏幕顯示：OPEN)。
PV值清零 (即零位調整)	將浮球直接置于零位上，按鍵開鎖后，再同時按下[Z]、[S]鍵2秒鐘以上，便可將當前PV值設置為0，(LCD屏幕顯示：PV=0)	如果當前PV值與0值的偏差超出50%FS，PV值清零無效，(LCD屏幕顯示：PVER)
4mA點有源遷移	按鍵調零：將浮球置于零位，按下[Z]鍵2秒鐘，變送器將輸出4mA電流，完成調零操作。(LCD屏幕顯示：LSET)
20mA點有源遷移	按鍵調滿：將浮球置于滿位，按下[S]鍵2秒鐘，變送器輸出20mA電流，完成調滿操作。(LCD屏幕顯示：HSET)
變送器數據恢復	先按下[Z]鍵，再接通電源，繼續按住[Z] 5秒鐘以上，如果LCD屏幕顯示OK，則說明已將變送器數據恢復到出廠時狀態，松開按鍵便可，若LCD顯示FAIL，則說明示未對變送器進行過數據備份，無法將變送器數據恢復到出廠時狀態。

如果2分鐘之內沒有任何按鍵按下，變送器按鍵自動鎖住，若要操作，需重新開鎖。以上操作，使用調零鍵【Z】、調滿鍵【S】即可實現，兩按鍵變送器主板按鍵操作說明同上。不帶表頭顯示外接電流表也可實現調整。

2、測量參數設置

測量參數設置時，連續按下功能鍵【M】將依次顯示ZERO、SPRN、DPMP、DISP、FIX C 最后按功能鍵確認并退出設置狀態恢復顯示狀態。

顯示內容	設置內容	操作方法
0.888 ZEPO CM	設置4mA點量程	按[Z]鍵選擇修改的數字或小數點	按[S]鍵調整數值或小數點位置
100.00 SPRN CM	設置20mA點量程	同上	同上
2.000 DPMP S	設置阻尼時間	同上	同上
12.008 DISP mA	設置顯示模式	按[S]鍵選擇顯示模式(顯示液位、電流、百分比)
3.6 FIX C CM	固定電流輸出	輸出屏幕顯示的電流值(3.6、4、8、12、16、20、22.8mA)
