摘 要:作為防護系統的重要組成部分，差壓變送器可實時檢測密閉空間的內、外壓力差，并得到廣泛應用。本文簡要介紹了 SDP-1000L 微差壓傳感器的功能特性及其工作原理，并以該型號差壓傳感器為例，詳細闡述了一款基于 STC15F2K56S2 單片機的差壓變送器設計應用。
差壓變送器利用微差壓傳感器的基本特性，實時檢測方艙內、外的壓力差，并將其轉換為成比例的電信號，利用放大電路對該信號進行放大處理，再經過 A/D 變換后，將對應的數字信號由單片機進行處理，最后通過單片機串口和 ＲS232 電平轉換電路，形成標準的 ＲS232 接口，將處理信號輸出到上位機。變送器框圖如圖 1 所示。
1 微差壓傳感器 SDP-1000L 特性簡介
SDP-1000L 微差壓傳感器是一種氣體差壓傳感器，量程為 － 5 Pa ～ 125 Pa。該傳感器的制作材質采用防化學腐蝕的 PPS，具有寬量程比，零漂移，長期穩定性好等優點。
該差壓傳感器只需直流 5 V 的電源供電，輸出為直流 0． 25 V ～ 4 V。雖然輸出為模擬電壓，但其內部線性化和溫度補償電路均為數字化實現，因此精度和分辨率相當高(可達 0． 05 Pa)，并且受外界溫度影響很小。其領先的性能在于將傳感元件和信號放大及 A/D 轉換電路集成到同一塊硅芯片上，用熱傳感元件來測量差壓。與其它熱差壓傳感器相比，所需空氣量極少，即使在惡劣環境中，操作也同樣安全可靠，同膜片傳感器相比，量程更寬，性能更穩定，在低差壓段的重復性極好。此外，SDP-1000L可耐瞬時的較大壓力，對安裝方向不敏感。
SDP-1000L 精密的內置溫度補償電路是通過PTAT 能隙基準溫度傳感器，測得芯片上的溫度，再反饋到傳感器芯片進行數據處理，而不需要外部溫度補償。
SDP-1000L 差壓受周圍空氣密度影響，因此受海拔高度影響，校正補償公式如下:

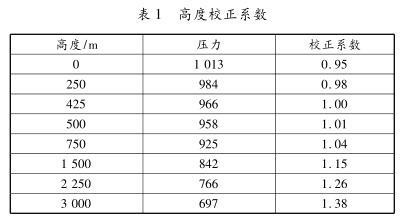

其中，P eff 是受影響后的差壓，P sensor 是 SDP-1000L 的指示壓力，P cal 是校準環境的絕壓，P amb 是實際環境的絕壓。校正系數如表 1 所示。
2 硬件設計
2． 1 信號放大電路

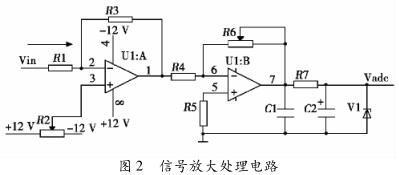

在本設計應用中，信號放大電路選用高精度運算放大器 LT1078，其功能是精密放大處理微差壓傳感器 SDP-1000L 的輸出電信號，使處理后的電信號與接收該信號的變送器核心單元—單片機相匹配。集成運放是一個雙端輸入、單端輸出，具有高差模放大倍數，高輸入電阻，低輸出電阻，能較好地抑制溫漂的差動放大電路。該信號放大處理電路如圖 2所示，電信號 Vin 經兩級放大、濾波、限幅后，輸出端電壓 Vadc，公式如下:
2． 2 單片機及 ＲS232 電平轉換電路

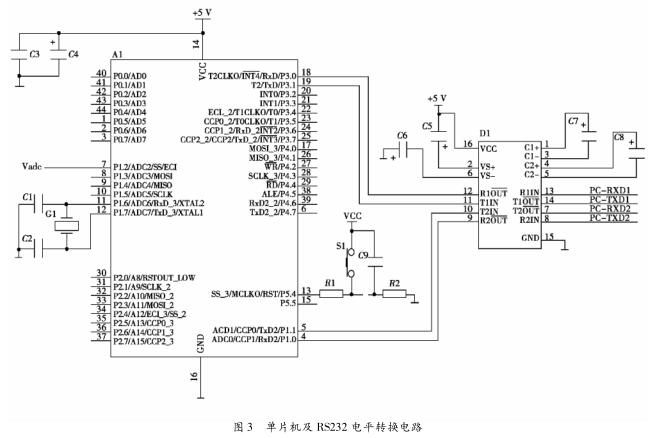

本設計電路如圖 3 所示。
微差壓傳感器 SDP-1000L 的輸出電信號經運算放大器放大處理后，由單片機 A/D 接口輸入至單片機處理，通過單片機串口和 ＲS232 電平轉換電路，形成標準的 ＲS232 接口輸出。
本 電 路 采 用 STC 公 司 生 產 的 單 片 機STC15F2K56S2，是一款高速、高可靠、低功耗、超強抗干擾的新一代 8051 單片機。它采用第八代加密技術超級加密，指令代碼完全兼容傳統 8051 單片機，而速度較之傳統的單片機要快 8 倍 ～12 倍。其工作電壓為直流 5． 5 V ～3． 8 V(本設計選用 5 V)，具有豐富的內部硬件資源，幾乎覆蓋了數據采集和控制中所需的所有單元模塊，包含捕獲/比較單元CCP/PWM/PCA、高 速 10 位 A/D 轉 換、大 容 量SＲAM/EEPＲOM、SLKI/SPI 接口等。目前，該單片機已被廣泛應用于各種多串行口通信電路，電機控制電路及有超強干擾的場合。
圖 3 所示電路中，STC15F2K56S2 采用了外部復位電路，使其具有手動復位功能;在 Vcc 和 GND之間增加電源去耦電容，可去除電源線噪聲，提高抗干擾能力。
3 軟件設計
軟件設計部分主要由主程序和 T0 定時器中斷程序組成。

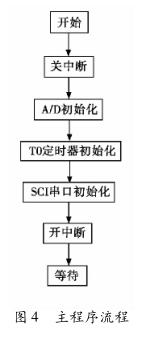

軟件流程如圖 4，圖 5 所示。
4 結論
本差壓變送器作為某防護系統的重要組成部分，目前已被廣泛應用于各類具有差壓變化特性的控制系統，主要用于實時檢測密閉空間的內、外壓力差。經實際考核驗證，該變送器操作簡單，使用方便，工作可靠，具有良好的社會效益和經濟效益。
