[摘要] 　 結合電廠實際案例，通過分析變送器的電源故障，從供電電源可靠性上提出了解決方法，以提高設備運行的可靠性。

 引言
          隨著電力技術現代化水平的不斷提高，變送器被廣泛應用在測量系統中。通常，對變送器主要重視二次電流、電壓回路的研究，而忽視了其供電電源可靠性，從而造成由變送器引起的機組故障不斷增加，威脅到機組安全運行。本文將結合實際案例，分析變送器供電電源在測量系統中的重要性。

１ 故障案例
１．１ 案例一

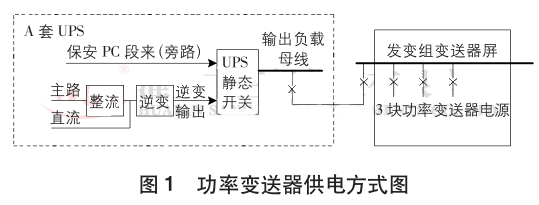

          某廠 二 期 ２×１０００ＭＷ 機 組， 每 臺 機 組 配 置 ２ 套ＵＰＳ ，每套 ＵＰＳ 主路及旁路電源均取自本機組 ４００Ｖ 保安ＰＣ 段。發變組變送器屏設計由 Ａ 套 ＵＰＳ 單電源供電。 ３塊功率變送器（ ０１ＣＥ００３Ａ 、 ０１ＣＥ００３Ｂ 、 ０１ＣＥ００３Ｃ ）電源取自該屏，該功率變送器同時送至 ＤＥＨ 進行 ３ 取中后，輸出至機組負荷控制回路及甩負荷邏輯判斷。功率變送器供電方式如圖 １ 所示。

          ２０１６年８月３０日，該廠 ＃４機 Ａ套 ＵＰＳ綜合故障報警，自動切至靜態旁路。發變組變送器屏電源轉接至靜態旁路供電，由于靜態旁路由保安 ＰＣ４Ａ 段供電，市電抗擾動性差。 ２０１６年９月９日， ４Ａ 引風機結束檢修工作進行啟動時（功率 ９�。埃埃埃耄� ）， ６ｋＶ�。矗� 段母線電壓由 ６．３ｋＶ 降至 ５．３ｋＶ 后回升至 ６．２５ｋＶ ，導致 ＃４ 機 Ａ 套 ＵＰＳ 靜態旁路電壓波動，造成該套 ＵＰＳ所帶負載全部受到影響，發變組變送器屏電壓跌落， ＤＣＳ 電氣畫面所有有功、無功、電流等全部變壞點， ３ 塊功率變送器測量功率由 ４６６ＭＷ下降至 ２１３ 、 ５９ 、 １９０ＭＷ 后變壞點， 約 ２ｓ后恢復正常值。 ＤＥＨ 經 ３ 取 中 輸 出 的 功 率 值 （４０ＰＥＬ－ＰＥＬ ）由４６６ＭＷ 降至１９０ＭＷ 后變壞點， １ｓ后恢復正常。

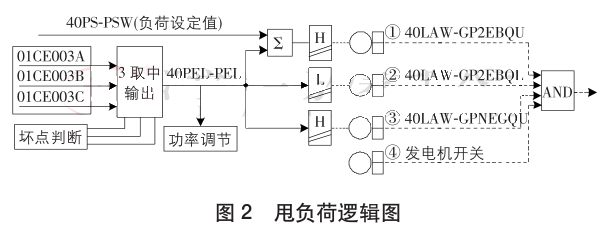

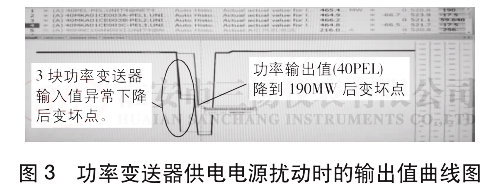

         由圖２可知， 觸 發 甩 負 荷 條 件 為： （ １ ）負 荷 下 降 速 度 大 于１０４ＭＷ ／ ｓ ；（ ２ ）當前負荷小于１０４ＭＷ ；（ ３ ）當前負荷大于－２６ＭＷ ；（ ４ ）發電機出口開關合閘狀態。這４個條件構成與門出口。事發當時條件（１ ）、（ ３ ）、（ ４ ）已滿足，條件（ ２ ）由于輸入 ３ 個功率值均變壞點，因此其功率值被自動強制壞點當前值（ １９０ＭＷ ），避免了觸發機組甩負荷。變送器供電電源的擾動，嚴重威脅了機組的安全運行。功率變送器供電電源擾動時的輸出值曲線如圖３ 所示。

１．２ 案例二
          某廠 ＭＩＳ 系統中 １ 塊電流變送器損壞。該變送器電源取至 ＵＰＳ 電源屏，但該變送器的交流電源 Ｎ 相全部都是在仕樂克變送器屏內跨線。更換電流變送器時，解開電流變送器Ｎ線，其后所有變送器全部失電，使得參與協調控制的有功功率變送器失電，造成機組處于協調運行方式下， ＤＣＳ接收到機組運行負荷到零的假信號，機組快速減燃料降負荷，險些造成非停。

２ 分析及改進措施
２．１ 加強對變送器交流電源的排查
          （１ ）變送器電源要有獨立的空開，且 Ｎ 線不得跨接，避免 Ｎ 線斷線造成所有變送器失電。多個變送器不得共用一個電源開關，以免某個變送器故障時影響到其它變送器，不利于在線檢修和更換。重要變送器應采取冗余配置，且多電源分開供電，避免單電源故障造成所有變送器失電。
          （２ ）變送器應定期進行檢查�，F場往往忽視變送器的絕緣電 阻 測 試， 造 成 安 全 隱 患， 因 此 絕 緣 測 試 要 符 合ＪＪＧ１２６ — １９９５ 《交流電量變換為直流電量電工測量變送器》要求，即所有輸入端對輸出端、輸入端對外殼、各端子之間的絕緣測試要符合規范要求。必要時打開變送器外殼進行檢查，以提早發現隱患。

２．２ 對電源回路及熱工邏輯進行改造
          （１ ）利用停機檢修期間，對３塊功率變送器供電電源實施改造，采用完全獨立的電源進行供電， Ａ 套 ＵＰＳ供０１ＣＥ００３Ａ 變 送 器， Ｂ 套 ＵＰＳ 增 加 一 路 電 源 供 給０１ＣＥ００３Ｂ變送器，從１１０Ｖ 直流母線增加一路電源供給０１ＣＥ００３Ｃ 變送器，分散電源故障帶來的風險，真正實現硬件冗余。
          （２ ）對發變組變送器屏 Ｎ 相進行排查，排除變送器共用１根 Ｎ相電纜情況，保證變送器電源的獨立性。
          （３ ）完善熱工邏輯。功率輸出值 ３ 取中，出現 １ 個壞點時 ２ 取平，出現 ２ 個壞點時 １ 取 １ ，出現 ３ 個壞點時自動強制壞點前數值，從而提高保護聯鎖邏輯的可靠性，降低硬件故障帶來的風險。改造完成后，通過靜態試驗，斷開 ３ 個變送器任 １ 個或 ２ 個電源，都未觸發甩負荷邏輯。

３ 結束語
          變送器參與了機組重要的邏輯和調節回路，其重要性不言而喻。通過以上案例分析可知，現場變送器電源回路的可靠性直接關系到設備的安全運行，因此提高變送器供電電源可靠性十分必要。變送器供電設計和安裝時要充分考慮電源的選取和接線方式�，F場技術人員不能忽視電源回路的重要性，在變送器定檢中除了誤差滿足要求外，還需對變送器電源本身及電源回路進行排查，并結合實際進行改造和創新，以提高設備運行的可靠性。
