分析和探討變送器表面的衛生設計原則

作時間:2017-05-19 09:50:28  來源:  作者:


引言
變送器是食品與藥品生產設備過程監控的重要部件。隨著我國生產工藝與技術的日益提高,變送器產業也取得了長足發展,其質量與性能逐步向國際水平靠近。但由于我國變送器產業起步較晚,變送器設計標準相對落后與欠缺,特別是變送器衛生設計仍處于相對空白的階段 [1-5] 。因此,開展變送器衛生設計的研究,提出具體指標,具有重要的現實意義。

1 術語約定
1.1 衛生標準
關于變送器衛生標準,主要以美國的“3-A衛生標準”與德國的“EHEDG標準”為主,其中美國“3-A衛生標準”中的“74-06”主要是針對傳感器及其配件與連接件的衛生標準。這兩個標準組織承擔了對世界各國有衛生要求的設備產品及供應商開展有關衛生指標測試、認證和復檢的服務,并對符合要求的產品頒發衛生認證證書(3-A證書和EHEDG證書)。目前,國外很多變送器企業都獲得了這些證書。隨著國內對變送器衛生要求越來越嚴格,國內各大變送器生產與使用企業也都在爭取獲得這些證書。

1.2 衛生設計
所謂衛生設計,是指使得食品與藥品等在生產、收獲、加工、運輸、貯藏、銷售等各個環節不被有害物質污染的設計。變送器衛生型設計的目的是為了滿足生產現場的清洗要求,即確保清洗達到清潔度要求,保證產品不被二次污染,最終達到衛生要求。
1.3 接觸表面與非接觸表面
變送器衛生設計勢必涉及兩個概念:接觸表面與非接觸表面。接觸表面是指所有與被測產品接觸的表面,或被測產品有可能排出、漏出、擴散或進入的表面。非接觸表面是指所有被測產品不會排出、漏出、擴散或進入的表面。

2 變送器結構及其材料選用
2.1 變送器結構
變送器一般由過程連接與傳感器、變送電路模塊與出線保護組成。圖1和圖2分別為DIN接頭式變送器和殼體式變送器的結構示意圖。

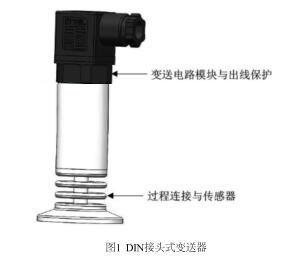

DIN接頭式變送器

2.2 變送器材料選用
過程連接與傳感器是變送器安裝與感壓部件,需要直接或間接與被測產品接觸,即變送器接觸表面。變送電路模塊與出線保護是變送器用于傳輸信號的部件,無需直接與被測產品接觸,即變送器非接觸表面。兩者材料選用不合理,分別會直接和間接決定變送器是否符合衛生要求。

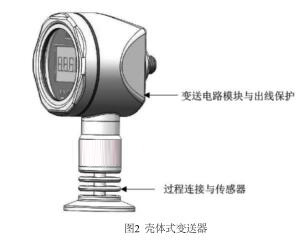

殼體式變送器

2.2.1 接觸表面材料
變送器接觸表面材料通常采用優質不銹鋼,常用的有304(06Cr19Ni10)、316(06Cr17Ni12Mo2)、304L(022Cr19Ni10)和316L(022Cr17Ni12Mo2)。根據3-A衛生標準要求,需符合 AISI(美國鋼鐵技術協會)300系列不銹鋼(301、302和303除外)或ACI類,同時不銹鋼材質的任何成分不允許與被測試產品相腐蝕,且必須無毒、無吸收。當有焊接要求時,要求不銹鋼碳含量不能超過0.08%,且不允許使用含鉛、可濾取銅或其他有毒物質的合金材質。非金屬材料也常被用作變送器接觸表面材料,一般常用各類橡膠與塑料。非金屬材料常用作輔助密封材料,選用時需進行衛生認證(如美國FDA認證)。

2.2.2 非接觸表面材料
相較于接觸表面材料,非接觸表面材料的選用更加廣泛。首先,必須抗腐蝕、表面無吸收性;其次,必須耐用、易清潔。如表面有涂層,其附著力要好。拆卸清洗的部件不可涂裝。

3 接觸表面衛生設計
3.1 表面粗糙度
衛生設計的關鍵點在于產品是否滿足各種生產現場的清洗要求。產品在生產加工過程中受環境溫度與產品本身性能的影響,會有一些殘留物不可避免地附著在變送器表面,如果不及時清洗,就會產生二次污染。根據3-A衛生標準,接觸表面粗糙度Ra至少應為0.8 μm。通常變送器接觸表面粗糙度通過機械加工設備來控制,也可以通過表面處理(如機械拋光、電解拋光、氧化處理等)來實現。在保證生產工藝的同時,必須用專用的粗糙度檢測儀器進行接觸表面粗糙度的過程控制。

3.2 焊接
變送器通常通過焊接的方式實現感壓膜片、封裝接頭等的連接與安裝。焊接工藝的好壞是衡量衛生設計的重要一環。首先,焊接必須是連續焊,一般不允許加料焊接,如確實需加料焊接,需確保焊料材質滿足衛生要求;其次,焊接表面必須光滑均勻,不允許在凹陷、褶皺、裂紋、裂縫等部位存在。

3.3 密封

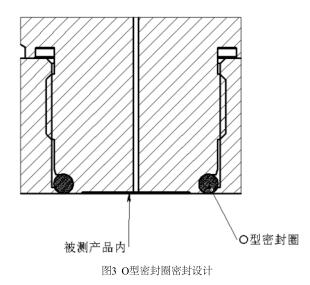

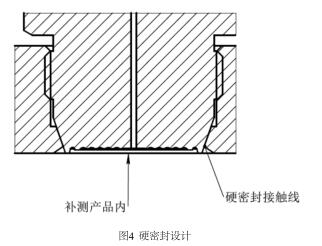

變送器安裝時通常采用墊圈、O型密封圈或硬密封進行密封。密封材料需要與被測產品相接觸,且要防止向外泄漏。墊圈式密封設計須可拆卸或粘合,便于滿足各種應用場合的清洗與更換。墊圈凹槽設計的深度應小于其寬度,對于橫截面尺寸大于1/4 in的可拆卸墊圈,凹槽在深度上不應超過1/4 in或在寬度上不應小于1/4 in。根據3-A衛生標準,對于橫截面尺寸≤1/4 in的密封設計,也應符合相關要求。在O型密封圈設計與硬密封設計中,O型密封圈與硬密封接觸線均應與安裝接觸面大致齊平,使得O形密封圈或硬密封接觸線部分表面暴露于清洗介質中,便于清洗,不藏污納垢(分別如圖3與圖4所示)。

O型密封圈密封設計硬密封設計

3.4 最小設計半徑
變送器在進行角度設計時,要盡量避免尖角,而是需做到無死角、可排凈和可清潔。根據3-A衛生標準,小于135°的角度需做圓角處理,且圓角半徑應≥1/8 in。對于無法達到此要求的情況,其圓角半徑至少應為1/32 in。為防止損壞,傳感膜片在配件表面內嵌超過1/32 in時,圓角半徑大小應大于或等于內嵌深度,而內嵌深度小于1/32 in時無需圓角半徑。在密封凹槽設計中,當密封圈橫截面尺寸≥1/4 in時,固定槽的圓角半徑最小應為3/32 in,而橫截面尺寸小于1/4 in時,參考表1。

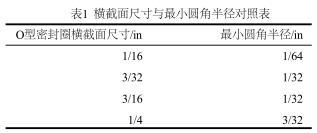

橫截面尺寸與最小圓角半徑對照表


未完待續。。。。。。
