我們知道雙法蘭差壓變送器的正確規范安裝以及與安裝方式對應量程、上限、下限的計算和設置決定了液位測量的正確性和準確性。根據雙法蘭變送器的特點，對變送器位于兩個法蘭中間、下部法蘭下方和上部法蘭上方等3 種安裝以及安裝方式對應的參數計算和設置方法進行比較分析。
1.1 變送器安裝在兩個法蘭中間

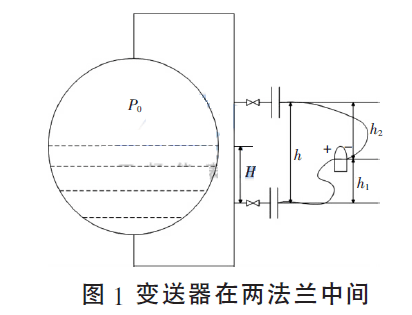

壓力變送器的安裝高度在兩個法蘭中間，變送器的正壓測接下部法蘭，負壓側接上部法蘭，這種安裝方式符合工作人員的習慣及常識，如圖1 所示。
圖1 中，H 為高加內的實際液位；h 為高加內的上部法蘭和下部法蘭之間的距離；
h1為變送器負壓側和高加上部法蘭之間的高度；h2為變送器正壓側和高加下部法蘭之間的高度；
P0為設計工況下高加內的壓力；ρ 水為設計工況下高加內水的密度；ρ 介為毛細管內所充介質的密度。
在高加內水的高度為H 時，其變送器正壓測所受的壓力為：
P+=P0+ρ水gH-ρ介gh2
變送器負壓側所受的壓力為：
P-=P0+ρ介gh2
所以，變送器正負壓側的差壓：
ΔP=P+-P-=ρ水gH-ρ介gh2-ρ介gh2=ρ 水gH-ρ 水gh；當液面最低H=0 時，ΔP1=-ρ 介gh；當液面最高H=h時，ΔP2=-ρ水gh-ρ介gh。
所以變送器要做負遷移，遷移量：
A=-ρ介gh
所以變送器需要校驗的量程為：
L=ΔP2-ΔP1=ρ水gh
利用手操器將變送器的零點設置為-ρ介gh， 滿點設置為ρ 水gh-ρ 介gh，其對應輸出為4~20mADC。
1.2 變送器安裝在兩個法蘭下方

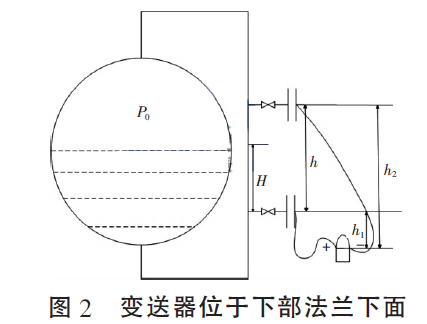

變送器位于下部法蘭下面，和圖1 一樣使用常用的高壓側接下面、負壓側接上面的引壓方式，變送器的布置和常規電廠高加液位測量以及常見密閉容器測量液位一樣，如圖2 所示。這種安裝方式一般需要把變送器布置于容器所在平臺的下一層。
變送器正壓側所受的壓力為：
P+=P0+ρ介gH+ρ 介gh2
變送器負壓側所受的壓力為：
P+=P0+ρ介gh2
所以，變送器正負壓側的差壓：
ΔP=P+-P-=ρ水gH-ρ介gh2-ρ介gh2=ρ水gH-ρ水gh
當液面最低H=0 時，ΔP1=-ρ介gh;當液面最高H=h時，ΔP2=-ρ水gh-ρ介gh。
所以變送器要做負遷移，遷移量：
A=-ρ介gh
所以變送器需要校驗的量程為：
L=ΔP2-ΔP1=ρ水gh
利用手操器將變送器的零點設置為-ρ介gh， 滿點
設置為：ρ水gh-ρ介gh，其對應輸出為4~20mADC。
1.3 變送器安裝在兩法蘭上方

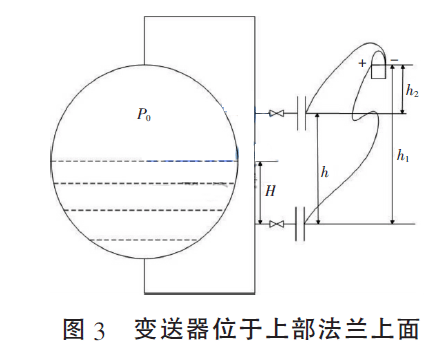

變送器位于上部法蘭上面，引壓方式和上述兩種方法一致，如圖3 所示，但這種布置方式很少用到。
變送器正壓側所受的壓力為：
P+=P0+ρ水gH-ρ介gh2
變送器負壓側所受的壓力為：
P-=P0+ρ 介gh2
所以，變送器正負壓側的差壓：
ΔP=P+-P-=ρ水gH-ρ介gh2-ρ介gh2=ρ水gH-ρ介gh
當液面最低H=0 時，ΔP1=-ρ介gh；當液面最高H=h
時，ΔP2=-ρ水gh-ρ介gh。
所以變送器要做負遷移，遷移量：
A=-ρ介gh
所以變送器需要校驗的量程為：
L=ΔP2-ΔP1=ρ水gh
利用手操器對變送器的零點設置為-ρ介gh， 滿點
設置為：ρ水gh-ρ介gh，其對應輸出為4~20mADC。
