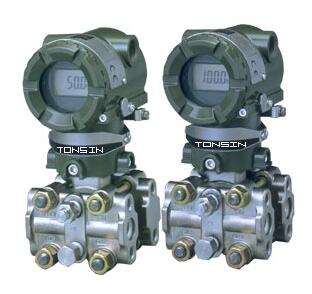

橫河EJA110A差壓變送器

EJA110A差壓變送器高性能適用于測量液體、氣體或蒸汽的流量以及液位、密度和壓力，然后將其轉變成4~20mA DC的電流信號輸出。

EJA系列支持BRAIN、HART和FOUNDATION™現場總線或PROFIBUS PA通信協議。

橫河EJA110A差壓變送器特性

1、卓越的性能和穩定性

EJA系列采用單晶硅諧振式傳感器技術。單晶硅對于壓力或溫度的變化不存在滯后現象，是非常理想的材料。單晶硅諧振式傳感器將過壓、溫度變化和靜壓影響降為最低，從而提供無與倫比的長期穩定性。

2、小型輕量設計

由于采用ASIC放大器設計使包裝變小，以及膜盒構造和法蘭的小型化，這款機型的重量降到了原有機型的一半。ASIC設計不僅減少了零件數量，而且提高了放大器的可靠性。

3、現場總線通信能力

現場總線是雙向數字通信系統，是配置儀表控制系統的革新技術，同時也是前景很好的更新換代產品，用于替換現在現場儀表中廣泛使用的標準4~20mA模擬通信。

EJA系列提供兩種現場總線模式，FOUNDATION™現場總線低壓模式和PROFIBUS PA設備，以實現橫河電機和其他供應商的協同工作。軟件方面，EJA系列采用兩個AI功能塊計算差壓和靜壓，從而實現靈活的儀表配置。

■橫河EJA110A差壓變送器標準規格

帶“◇”符號的參考FF現場總線GS01C22T02-00CY和PROFIBUS 現場總線GS01C22T03-00CY

♢橫河EJA110A差壓變送器性能規格

（以標準零點為基準調校量程，接液部分材質代碼“S”充灌液為硅油）

橫河EJA110A差壓變送器調量程的參考精度

（包括從零點開始的線性、滯后性和重復性）±0.065%

橫河EJA110A差壓變送器穩定性

±0.1%量程上限/60個月（M、H和V膜盒）

±0.2%量程上限/12個月（L膜盒）

♢橫河EJA110A差壓變送器功能規格

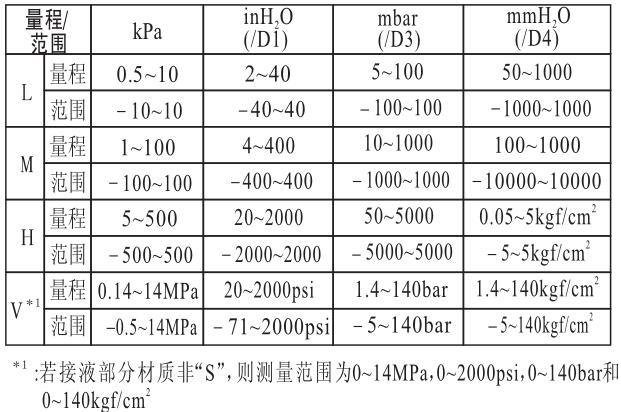

橫河EJA110A差壓變送器量程和范圍

橫河EJA110A差壓變送器調零

在膜盒量程的上下限范圍內,零點可任意調整

外部調零“◇”

在測量范圍內可連續調零,分辨率為 0.01% ，用表頭上的范圍設定開關調校量程。

橫河EJA110A差壓變送器的安裝位置影響

與膜片面平行方向的安裝位置變化不會造成零漂影響, 若安裝位置與膜片面超過 9 0°的變化，在0. 4KPa{1.6inH O}范圍內的零漂可通過調零校

橫河EJA110A差壓變送器規格

		EJA110A差壓變送器
		L膜盒	M膜盒	H膜盒	V膜盒
測量范圍		-10~10kPa (-40~40inH2O)	-100~100kPa (-400~400inH2O)	-500~500kPa (-2000~2000inH2O)	-0.5~14MPa (-70~2000psi)
測量量程		0.5~10kPa (2~40inH2O)	1~100kPa (4~400inH2O)	5~500kPa (20~2000inH2O)	0.14~14MPa (20~2000psi)
精度		±0.075%	±0.065%	±0.065%	±0.065%
防護等級		IP67，NEMA 4X，和JIS C0920防浸型
防爆規格		FM，CENELEC ATEX，CSA，IECEx
輸出信號		4~20mA DC， FOUNDATION™現場總線或PROFIBUS PA兩線制數字通信
電源		BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISLKO模式9~17.5V DC)
環境溫度		-40~85℃ (-40~185℉) (普通型) -30~80℃ (-22~176℉) (內藏指示器)
過程溫度		-40~120℃ (-40~248℉) (普通型)
最大工作壓力		16MPa(2300psi) L膜盒(特殊材料)3.5MPa(500psi)
安裝		2-inch管安裝
接液部件材質	膜盒	SUS316L(膜片: 哈氏合金C-276)，哈氏合金C-276，鉭材，蒙乃爾
	容室法蘭	SUS316，哈氏合金C-276，蒙乃爾
外殼		鋁合金或SUS316不銹鋼(可選)
