 1、模擬量給定的正、反轉控制
不少變頻器具有用模擬量給定信號直接進行正、反轉控制的功能，主要有兩種方式：
(1) 由給定信號的正、負值來控制正、反轉。例如，給定信號可以預置為（-10~+10）V，其中（-10~0）V 為反轉信號，（0~+10）V 為正轉信號。
(2) 由給定信號的中間值作為正轉和反轉的分界點。例如，給定信號為（0~+10）V 時，可以預置成（0~5）V 為反轉信號，（5~10）V 為正轉信號。
針對這種正、反轉控制方式，有的變頻器設置了如下的功能：
(1) 死區功能
用模擬量給定信號進行正、反轉控制時，“0”速控制很難穩定，常常出現正轉或反轉的“蠕動”現象。為了防止這種“蠕動”現象，需要在“0”速附近設定一個死區。具體方法是：在正轉和反轉方向分別預置一個最低頻“
Xmin f ”率和“-Xmin f ”，死區范圍即為“Xmin f ~-Xmin f”。

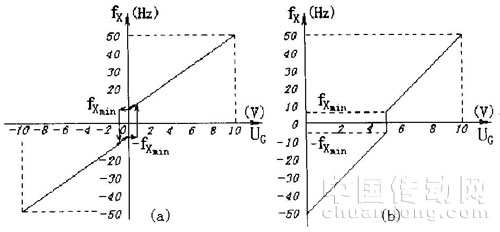

(1)種方式，其死區呈回線狀，如圖1(a)所示；而在時代TVF2000 系列變頻器（中國）和ABB-ACS600 變頻器（瑞典）中，則采用上述的第(2)種方式，其死區如圖1(b)所示。

(2) 有效“0”信號功能
在上述第(2)種控制方式中，存在著一個特殊的問題。即，萬一給定信號因電路接觸不良或其他原因而“丟失”，則變頻器的給定輸入端得到的信號為“0”。按照圖2(b)所示曲線，其輸出頻率應為-50Hz，電動機將處于高速反轉狀態。在實際工作中，這種情況常常是十分有害的，甚至有可能損壞生產機械。
對此，變頻器設置了一個有效“0”功能。例如，將有效“0”預置為0.5V 或更高。則當給定信號小于預置的有效“0”時，變頻器的輸出頻率將降為0Hz。
對此，變頻器設置了一個有效“0”功能。例如，將有效“0”預置為0.5V 或更高。則當給定信號小于預置的有效“0”時，變頻器的輸出頻率將降為0Hz。
2、比例聯鎖給定

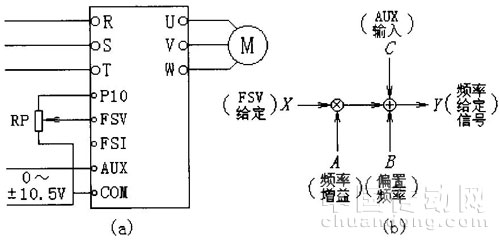

在實際生產中，變頻器的基本轉速由主給定信號給定。但在生產過程中，常常還需要根據其他信號對電動機的轉速進行修正（微調）。例如，某機械的冷卻風機，其基本轉速由操作工根據具體情況進行調節。同時，當環境溫度發生變化時，要求轉速能自動地進行微調。一般的變頻器都能實現這種控制，而明電VT230S 系列變頻器（日本）則專門設置了一個輔助信號輸入端，并給出了十分明確的計算方法，如圖2所示。圖2(a)為外接給定端子的安排，FSV 是主信號給定端，AUX是輔助信號給定端。其邏輯關系如圖2(b)所示，圖中各量之間的關系是：
                                Y=AX+B+C
式中，Y 為綜合給定信號；X 為主給定信號；A 為頻率增益；B 為偏置頻率；C 為輔助給定信號。
