種類	J1：2088殼體	J2：2088殼體帶顯示	J3：133殼體

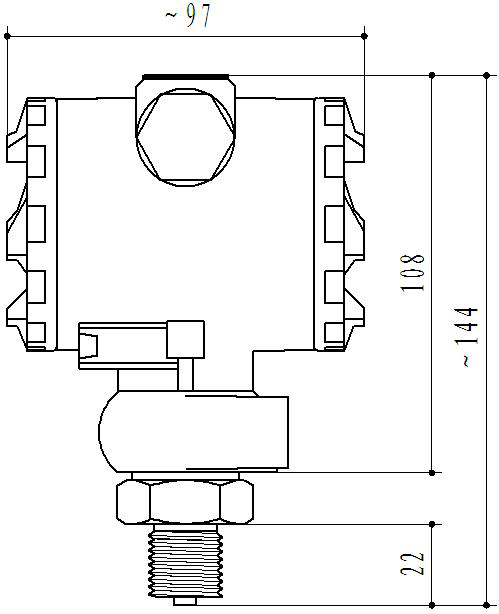

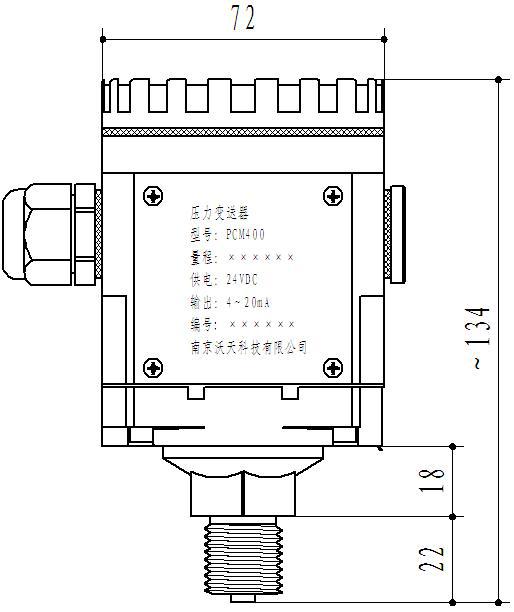

尺寸圖 單位：mm

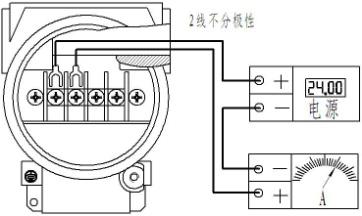

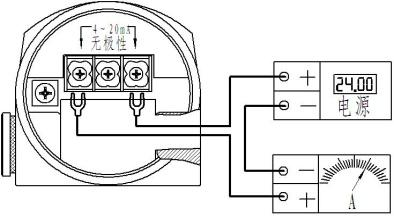

接線方式 (電流輸出）

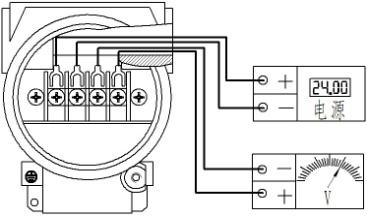

接線方式 (電壓輸出）		---------	---------

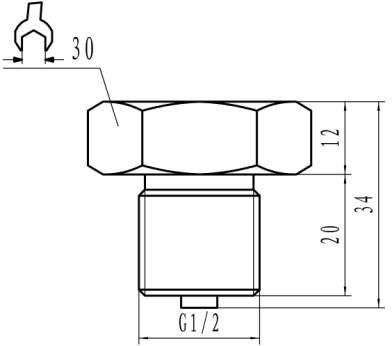

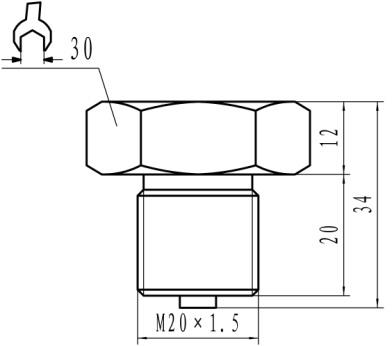

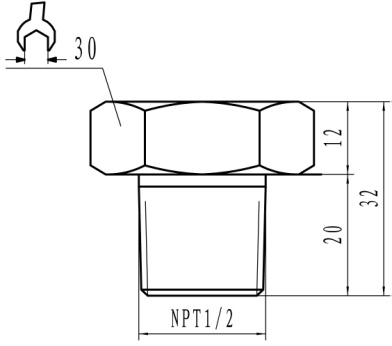

種類	C1：M20×1.5	C2：G1/2	C3：NPT1/2
尺寸圖 單位：mm

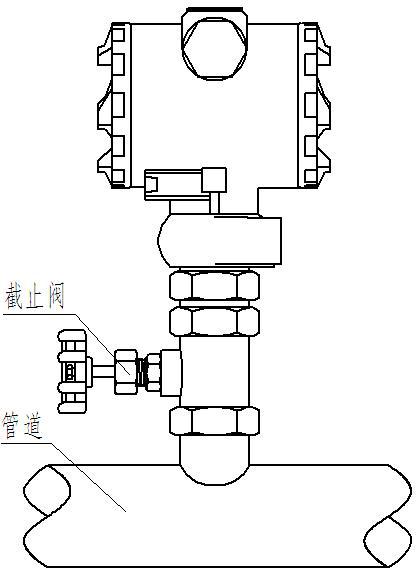

安裝提示：
1. 產品垂直安裝于現場壓力接口。
2. 露天安裝時，應盡量把變送器置于通風干燥處，避免強光直接照射和雨淋，否則將會使性能變差或出現故障。
3. 產品安裝于多雷地區時，訂貨時應注明“防雷”，同時建議用戶在現場加裝防雷擊保護裝置，并確保產品及電源可靠接地，可降低雷電對變送器損壞的概率。
4. 若安裝完成后發現變送器無輸出或者輸出異常，請檢查：
① 電氣連接是否準確，是否牢固；
② 供電電壓是否過低以及負載電阻是否過大。

訂購指南

產品名稱
SLK600S工業顯示型壓力變送器
		量程范圍
		-100kPa…0～10kPa…100MPa
				電源
				V1:24V DC 、V2:（12V～36V）DC
						輸出信號
						B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、B5:0.5V～4.5V
								接口螺紋
								C1：M20×1.5、C2：G1/2、C3：NPT1/2、C4：G1/4、C5：其它螺紋
										附加信息
										J1:2088殼體、J2:2088殼體帶顯示、J3:133殼體
										P1：0.5%FS、P2：0.25%FS
										壓力類型
										G:表壓  A:絕壓  S:密封壓
										防爆要求
										E1：本安防爆ExiaⅡCT6 (僅2088殼體有防爆可選)
SLK600S		1MPa		V1		B1		C1		J2P1GE1   選型舉例：SLK600S-1MPa-V1-B1-C1-J2P1GE1

▲選型說明
   表示型號為SLK600S、量程為0～1.0MPa、供電電源為24V、輸出信號為4～20mA、螺紋接口為M20×1.5、電氣連接為2088殼體帶顯示、精度為0.5％、壓力類型為表壓、有防爆要求。
▲訂購提示
 1、帶顯示分為數碼管顯示和液晶顯示兩種，請在訂單中說明。
 2、若對產品外形和性能參數有特殊要求，本公司可提供定制。


產品信息歸西安仕樂克儀表科技有限公司版權所有
