　　3051壓力變送器工作原理

　　工作時,回流焊，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化（對于GP表壓變送器，大氣壓如同施加在傳感膜片的低壓側一樣）。AP絕壓變送器，低壓側始終保持一個參考?jí)毫Α鞲心て淖畲笪灰屏繛?.004英寸（0.1毫米），且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流，電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號。

　　二、3051壓力變送器各款特點

　　3051C型、表壓與絕壓變送器

　　性能優異：精度0.075%量程比100:1

　　差壓：校驗量程從0.5inH2O至2000psi

　　表壓：校驗量程從2.5inH2O至2000psi

　　絕對壓力：校驗量程從0.167psia至4000psia

　　過程隔離膜片：不銹鋼，哈氏合金CR，蒙乃爾R，鉭（僅限CD，CG）及鍍金蒙乃爾

　　設計小巧、堅固而質輕，易于安裝

　　3051T型表壓與絕對變送器

　　性能優異：精度0.075%

　　絕對壓力：校驗量程從0.3至10000psi

　　壓力變送器表壓：校驗量程從0.3至10000psi

　　羅斯蒙特3051壓力變送器接線與通電

　　羅斯蒙特3051壓力變送器接線與通電

　　應使用屏蔽雙絞線電纜以便獲得最佳效果。使用 24 AWG或更大標號的導線，

　　長度不超過 5000 ft. (1500 m) 。若適用，安裝接線線路時配裝滴水環。配備滴

　　水環時，使其底端低于導管連接件和變送器外殼。

根據以下步驟，為變送器布線：

　　1. 卸下現場端子側的外殼封蓋。

　　2. 將正極引線連接至“+” 端子 (PWR/COMM) ，并將負極引線連接至“-” 端子。

　　3. 將外殼接地以符合當?shù)亟拥胤ㄒ?guī)要求。

　　4. 確保正確接地。務必要讓儀表電纜屏蔽：

　　a. 收攏到一起并進行絕緣，以防與變送器外殼接觸

　　b. 如果將電纜穿過接線盒，則將電纜連接到下一個屏蔽件

　　c. 與電源的接地端連接良好

　　5. 如果需要耐瞬變電壓保護，請參見

　　“ 耐瞬變電壓保護端子塊的接地”在第11 頁中的接地說明。

　　6. 塞住和密封未使用的導管連接器。

　　7. 更換外殼封蓋。

　　? 除非將 3051型變送器正確接地，否則安裝耐瞬變電壓保護端子塊不提供耐瞬變電壓保護。

　　? 不要在導管中或開放電纜橋架上同時進行信號電纜布線和電力電纜布線，或在重型電氣設備附近

　　布線。

　　? 不要將有電的信號線連接至測試端子。電源會損壞端子塊中的測試二極管。

　　A. 將屏蔽件和屏蔽線絕緣

　　B. 將暴露的屏蔽線絕緣

　　C. 將屏蔽件連接回電源接地端

　　耐瞬變電壓保護端子塊的接地

　　電子元件外殼的外部以及端子隔室的內部提供了接地端子。這些接地端子在安

　　裝了耐瞬變電壓保護端子塊時使用。建議使用 18 AWG或更大標號的導線將外

　　殼接地件連接至接地端 （內部或外部）。

　　如果當前未針對加電和通信對變送器進行接線，請按接線與通電，步 驟 1到 7操

　　作。若已將變送器正確接線，請參見圖 10 中說明的內部和外部瞬變接地位置。

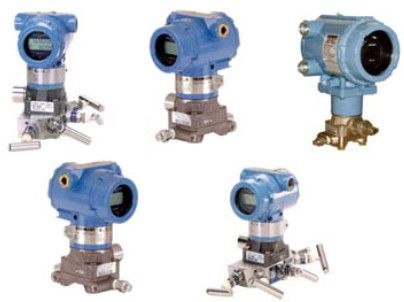

　　羅斯蒙特 3051壓力變送器：

　　羅斯蒙特 3051C共平面壓力變送器

　　羅斯蒙特 3051CD 差壓變送器

　　可測量最高 137.9 bar (2000 psi)的差壓。

　　羅斯蒙特 3051CG 表壓變送器

　　可測量最高 137.9 bar (2000 psi)的表壓。

　　羅斯蒙特 3051CA 絕壓變送器

　　可測量最高 275.8 bar (4000 psia) 的絕壓。

　　羅斯蒙特 3051T直通式壓力變送器

　　羅斯蒙特 3051T表壓和絕壓變送器

　　可測量最高 689.5 bar (10000 psi) 的表壓。

　　羅斯蒙特 3051L液位變送器

　　可為各種儲罐組態提供最高 20.7 bar (300 psi)精確液位和比重測量值。

　　羅斯蒙特 3051H高溫過程壓力變送器

　　提供高達 191°C (375°F)的高溫過程性能，無需使用遠程隔膜密封件或毛細管即可測量差異

　　或表壓。

　　以下是網友相關提問：

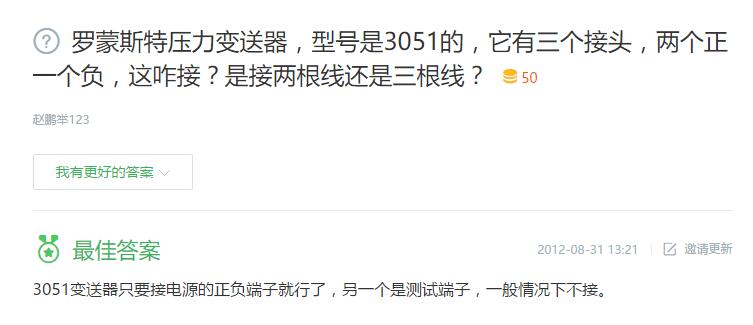

　　1、羅蒙斯特壓力變送器，型號是3051的，它有三個接頭，兩個正一個負，這咋接？是接兩根線還是三根線？

　　3051變送器只要接電源的正負端子就行了，另一個是測試端子，一般情況下不接。

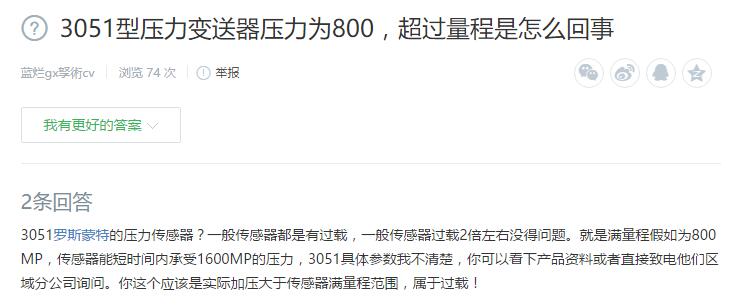

　　2、3051型壓力變送器壓力為800，超過量程是怎么回事？
