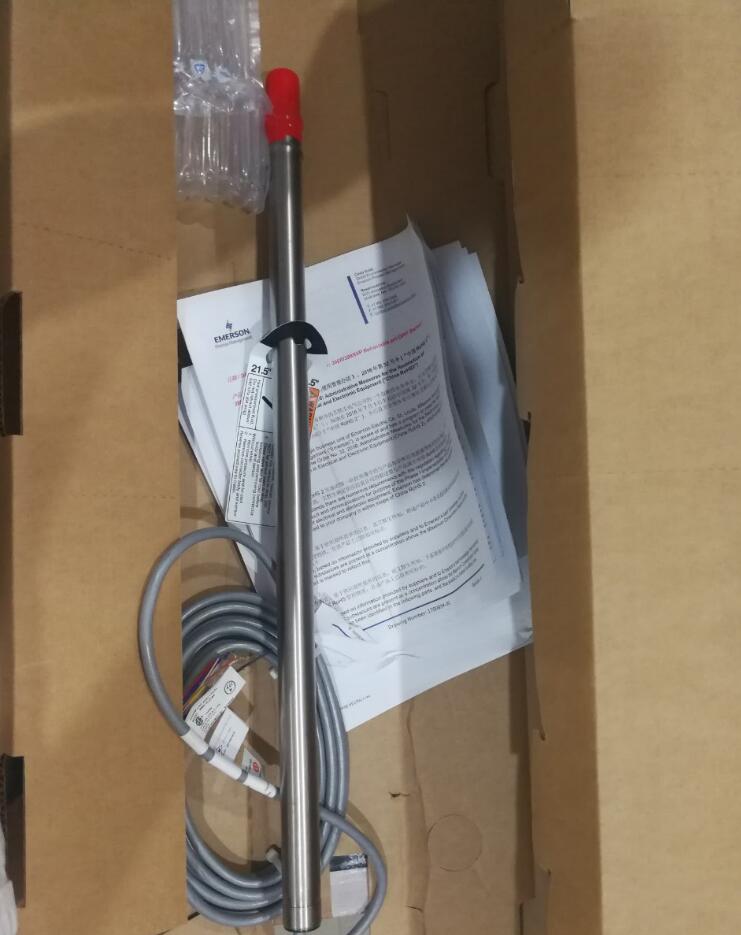

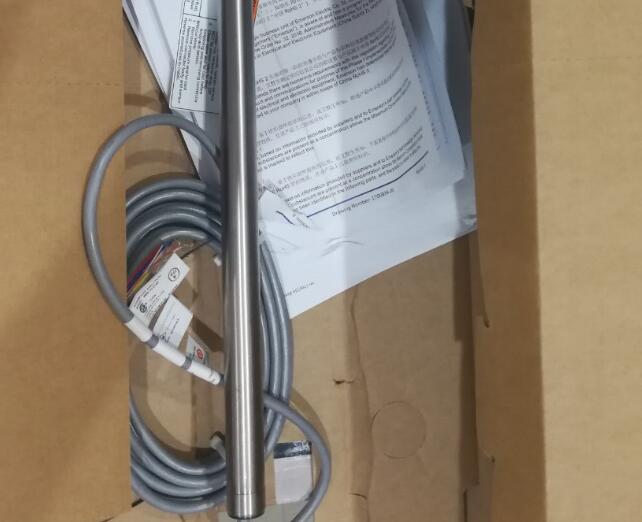

艾默生396R可抽取式pH傳感器

　　羅斯蒙特pH電極396R

　　艾默生396R可抽取式pH傳感器的概述



　　堅固的、螺紋連接的聚丙烯傳感器，可以最好地防止化學腐蝕，其完全密封的結構消除了過程的干擾。

　　艾默生396R可抽取式pH傳感器的特點

　　專門為粗糙、污濁的應用而設計的長壽命產品

　　396P 傳感器有兩種結構形式。一種是標準的密封電極，這種結構pH 玻璃電極完全嵌入在參比電極內，適用于有磨損或者粗糙的應用；另一種是可以選擇的、帶凹槽的電極，這種結構的 pH 電極，部分暴露于被測液體中，其適用于粘稠的、或者低流量的應用

　　396P 傳感器具有鈦液接地電極，是環形設計結構。鈦液接地電極可以提供先進的傳感器診斷功能

　　內置前置放大器，其可以將高阻抗的 pH 值或氧化還原電位的毫伏信號，轉換成穩定的、無噪音的信號，并且，最遠可以傳輸 3 英里。

　　應用

　　酸性污水處理和洗滌塔

　　羅斯蒙特396P型PH電極的技術規格

　　測量范圍

　　PH： 0－14

　　ORP： -1500 至 1500mv

　　pH 玻璃電極類型

　　GPLR 半球狀端面

　　與過程液體接觸的材料

　　鈦，聚丙烯， EPDM，玻璃,鉑（只有 ORP）

　　過程連接

　　無， 1″ NPT 接頭/球閥

　　1 ? ″和 1 ? ″（單獨采購）

　　溫度范圍

　　0－100 °C（32－212 °F）

　　半球狀端面壓力范圍

　　110－1136 KPa（0－150 psig）

　　抽取式/插入式安裝最大工作壓力

　　代碼 21： 542KPa（64psig）

　　代碼 25： 343KPa（35psig）

　　最小電導率

　　75 μS/cm 通常 100 μS/cm

　　配置電纜

　　標準 15 英尺電纜

　　代碼 60： 9.5 英寸 BNC 電纜

　　代碼 61： 9.5 英寸電纜

　　前置放大器選擇

　　遠方

　　重量/運輸重量

　　傳感器：

　　選型代碼-21

　　0.9 公斤/1.4 公斤（2 磅/3 磅）

　　選型代碼-25

　　1.40 公斤/1.80 公斤（3 磅/4 磅）

　　球閥： PN23240－00

　　2.25 公斤/3.20 公斤（5 磅/7 磅）

　　接線盒：

　　1.40 公斤/1.80 公斤（3 磅/4 磅）

　　艾默生396R可抽取式pH傳感器的訂購信息

　　396R 傳感器本體是鈦材，帶獲得專利的聚丙烯參比電極液體接界、鈦接地極和球閥（后者要分別采購），適用于某些不能停產的流通式安裝需要。傳感器是鈦材套管的玻璃電極（pH） /鉑電極（ORP），測溫?zé)犭娮枋荘t100 或 3K Balco。 396R 傳感器不內置前置放大器，配 15 英尺或者 9.5 英寸的電纜。如果分析儀或變送器內沒有前置放大器，則即便傳感器的電纜為 15 英尺，也要另外采購內置前置放大器的接線盒。此外，過程接頭和球閥附件也要另行采購。

　　396R TUpH 可抽取式 pH/ORP 傳感器

　　代 碼 測量傳感器類型（要求選擇）

　　10 GPLR（通常使用，低電阻率） pH 傳感器，半球狀端面（0-14pH）

　　12 ORP 傳感器

　　代 碼 傳感器長度（要求選擇）

　　21 21 英寸，鈦材套管

　　25 36 英寸，鈦材套管

　　代 碼 適用的分析儀/測溫?zé)犭娮瑁ㄒ筮x擇）

　　50 1181（3K TC）

　　54 1054A、 1054B、 1055、 1056、 54e、 81、 2081、 3081、 4081、 5081 和 Xmt（Pt100 RTD）

　　代 碼 選擇項

　　60 9.5 英寸，帶 BNC 適配器（適用于 1181、 1054 和 2081），傳感器頂部接線盒

　　61 9.5 英寸，不帶 BNC 適配器（適用于 54e、 1055、 1056、 81、 3081、 4081、 5081 和 Xmt），傳感器

　　頂部接線盒，不適用于選型代碼-50。

　　舉 例： 396R-10-21-54

　　第一次安裝 396R，建議選用下列附件：

　　1．抽取式安裝附件（選擇其一）

　　1A. 選擇其一（所有第一次安裝都需要，除了另有說明）

　　PN 23166-00 1″×1″ NPT 過程接頭， 316 SST

　　PN 23166-01 1″×1″ NPT 過程接頭，鈦材

　　1B. 選擇其一

　　PN 23240-00 1-1/2″ 球閥， 316 SST

　　PN 23654-00 1-1/4″ 球閥， 316 SST（不需要過程接頭）

　　2．接線盒（選擇項，選擇傳感器頂部接線盒或遠方接線盒）

　　傳感器頂部接線盒（適用于選型代碼-60 和-61）（選擇其一）

　　PN 23709-00 內置前置放大器，適用于 54e、 1055、 1056、 81、 3081、 4081、 5081 和 Xmt

　　PN 23708-01 內置前置放大器，適用于 1054、 2054、 2081

　　PN 23707-00 內置前置放大器，適用于 1181 分析儀

　　遠方接線盒（適用于 15 英尺電纜配置）

　　PN 23555-00 內置前置放大器，適用于 54e、 1055、 1056、 81、 3081、 4081、 5081 和 Xmt

　　PN 23309-03/PN 22698-02 內置插接式前置放大器，適用于 1181

　　PN 23309-04/PN 22698-03 內置前置放大器，適用于 1054、 2054、 2081 分析儀

　　PN 23054-03 內置前置放大器，適用于 Solu Cube 2700

　　3． BNC 適配器（選擇其一）

　　PN 9120516 BNC 適配器，適用于遠方接線盒 PN 23309－03 和 PN 23309－04

　　代碼 60 選項 BNC 接頭只適用于傳感器頂部接線盒 PN 23707-00 和 PN 23708-01

　　4．延長電纜（與遠方接線盒配合使用）（選擇其一）

　　PN 23646-01 11 芯屏蔽電纜，以英尺為單位，帶與分析儀連接的接線插頭

　　PN 9200273 11 芯屏蔽電纜，以英尺為單位，不帶與分析儀連接的接線插頭
