3051壓力變送器說明書

　　壓力變送器（pressure transmitter）是指以輸出為標準信號的壓力傳感器，是一種接受壓力變量按比例轉換為標準輸出信號的儀表。它能將測壓元件傳感器感受到的氣體、液體等物理壓力參數轉變成標準的電信號（如4~20mADC等），以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。

　　壓力變送器主要有電容式壓力變送器和擴散硅壓力變送器，陶瓷壓力變送器，應變式壓力變送器等。壓力變送器根據測壓范圍可分成一般壓力變送器（0.001MPa～35MPa）和微差壓變送器（0～1.5kPa），負壓變送器三種。

　　安徽天康(集團)股份有限公司系國家大型企業專業生產:熱電阻,熱電偶,壓力表,雙金屬溫度計,液位計,壓力/液位變送器,流量計及管件閥門,電線電纜等,歡迎來電咨詢洽談：0550-2408077。

　　壓力變送器的主要作用把壓力信號傳到電子設備，進而在計算機顯示壓力其原理大致是：將水壓這種壓力的力學信號轉變成電流（4-20mA）這樣的電子信號壓力和電壓或電流大小成線性關系，一般是正比關系。所以，變送器輸出的電壓或電流隨壓力增大而增大由此得出一個壓力和電壓或電流的關系式壓力變送器的被測介質的兩種壓力通入高、低兩壓力室，低壓室壓力采用大氣壓或真空，作用在δ元（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。

　　壓力變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節。

　　安徽天康(集團)股份有限公司簡稱安徽天康,主要從事天康儀表:溫度、壓力、物位、流量、成套等五大系列儀表產品的生產與銷售,聯系電話：0550-2408077。

　　3051壓力變送器說明書主要優點

　　1、壓力變送器具有工作可靠、性能穩定等特點；

　　2、專用V/I集成電路，外圍器件少，可靠性高，維護簡單、輕松，體積小、重量輕，安裝調試極為方便；

　　3、鋁合金壓鑄外殼，三端隔離，靜電噴塑保護層，堅固耐用；

　　4、4-20mA DC二線制信號傳送，抗干擾能力強，傳輸距離遠；

　　5、LED、LCD、指針三種指示表頭，現場讀數十分方便。可用于測量粘稠、結晶和腐蝕性介質；

　　6、高準確度，高穩定性。除進口原裝傳感器已用激光修正外，對整機在使用溫度范圍內的綜合性溫度漂移、非線性進行精細補償。

　　3051壓力變送器說明書主要分類

　　1、普通壓力變送器

　　2、防爆壓力變送器

　　3、差壓變送器

　　4、中、高溫壓力變送器

　　5、遠傳壓力變送器

　　3051壓力變送器說明書選型規則

　　1、變送器要測量什么樣的壓力：先確定系統中要確認測量壓力的最大值，一般而言，需要選擇一個具有比最大值還要大1.5倍左右的壓力量程的變送器。這主要是在很多系統，特別是水壓測量和加工處理中，有峰值和持續不規則的上下波動，這種瞬間的峰值能破壞壓力傳感器，然而，由于這樣做會精度下降。于是，可以用一個緩沖器來降低壓力毛刺，但這樣會降低傳感器的響應速度。所以在選擇變送器時，要充分考慮壓力范圍，精度與其穩定性。

　　2、什么樣的壓力介質：要考慮的是壓力變送器所測量的介質，黏性液體、泥漿會堵上壓力接口，溶劑或有腐蝕性的物質會不會破壞變送器中與這些介質直接接觸的材料。一般的壓力變送器的接觸介質部分的材質采用的是316不銹鋼，如果介質對316不銹鋼沒有腐蝕性，那么基本上所有的壓力變送器都適合對介質壓力的測量；如果介質對316不銹鋼有腐蝕性，那么就要采用化學密封，這樣不但起到可以測量介質的壓力，也可以有效的阻止介質與壓力變送器的接液部分的接觸，從而起到保護壓力變送器，延長了壓力變送器的壽命.

　　3、變送器需要多大的精度：決定精度的有：非線性、遲滯性、非重復性、溫度、零點偏置刻度、溫度的影響，精度越高，價格也就越高。每一種電子式的測量計都會有精度誤差，但是由于各個國家所標的精度等級是不一樣的。

　　4、變送器的溫度范圍：通常一個變送器會標定兩個溫度范圍，即正常操作的溫度范圍和溫度可補償的范圍。正常操作溫度范圍是指變送器在工作狀態下不被破壞的時候的溫度范圍，在超出溫度補范圍時，可能會達不到其應用的性能指標。溫度補償范圍是一個比操作溫度范圍小的典型范圍。在這個范圍內工作，變送器肯定會達到其應有的性能指標。溫度變從兩方面影響著其輸出，一是零點漂移；二是影響滿量程輸出。如：滿量程的+/-X%/℃，讀數的+/-X%/℃，在超出溫度范圍時滿量程的+/-X%，在溫度補償范圍內時讀數的+/-X%，如果沒有這些參數，會導至在使用中的不確定性。變送器輸出的變化到度是由壓力變化引起的，還是由溫度變化引起的。

　　5、需要得到怎樣的輸出信號：mV、V、mA及頻率輸出數字輸出，選擇怎樣的輸出取決于多種因素，包括變送器與系統控制器或顯示器間的距離，是否存在“噪聲”或其他電子干擾信號。是否需要放大器，放大器的位置等。對于許多變送器和控制器間距離較短的OEM設備，采用mA輸出的變送器最為經濟而有效的解決方法，如果需要將輸出信號放大，最好采用具有內置放大的變送器。對于遠距離傳輸出或存在較強的電子干擾信號，最好采用mA級輸出或頻率輸出。如果在RFI或EMI指標很高的環境中，除了要注意到要選擇mA或頻率輸出外，還要考慮到特殊的保護或過濾器。

　　6、選擇怎樣的勵磁電壓：輸出信號的類型決定選擇怎么樣的勵磁電壓。許多放大變送器有內置的電壓調節裝置，能夠得到的一個工作電壓決定是否采用帶有調節器的傳感器，選擇傳送器時要綜合考慮工作電壓與系統造價。

　　7、是否需要具備互換性的變送器：確定所需的變送器是否能夠適應多個使用系統。一般來講，這一點很重要。尤其是對于OEM產品，一旦將產品送到客戶手中，那么客戶用來校準的花銷是相當大的。如果產品具有良好的互換性，那么即使是改變所用的變送器，也不會影響整個系統的效果。

　　8、變送器超時工作后需要保持穩定度：大部分變送器在經過超時工作后會產生“漂移”，因此很有必要在購買前了解變送器的穩定度，這種預先的工作能減少將來使用中會出現的種種麻煩。

　　9、變送器的封裝：變送器的封裝，尤其往往容易忽略是它的機架，然而這一點在以后使用中會逐漸暴露出其缺點。在選購傳送器傳一定要考慮到將來變送器的工作環境，濕度如何，怎樣安裝變送器，會不會有強烈的撞擊或振動等。

　　10、在變送器與其它電子設備間采用怎樣的連接：是否需要采用短距離連接，若是采用長距離連接，是否需要采用一個連接器。

　　3051型壓力變送器測量原理

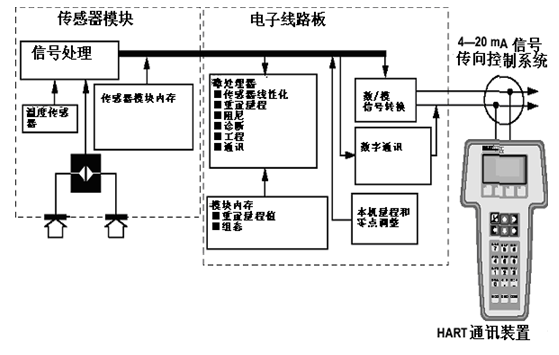

　　3051 型變送器主要部件為傳感器模塊和電子元件外殼。傳感器模塊包括充油傳感器系統（隔離膜、充油系統和傳感器）以及傳感器電子元件。傳感器電子元件安裝在傳感器模塊內并包括一溫度傳感器（電阻式測試檢測器）、儲存模塊和電容/數字信號轉換器（C/D 轉換器）。來自傳感器模塊的電子信號被傳輸到電子元件外殼中的輸出電子元件。電子元件外殼包括輸出電子線路板（微處理器、儲存模塊、數字/模擬信號轉換器或 D/A 轉換器）、本機零點及量程按鈕和端子塊。3051CD 型變送器基本簡圖如圖所示。

　　當油偏離中心膜時，改變電容信號。然后該電容信號在 C/D 轉換器中被轉換成數字信號。隨后微處理器從電阻式溫度檢測器和 C/D 轉換器中獲取信號并計算出正確的變送器輸出。隨后，該信號被送到 D/A 轉換器，D/A 轉換器將信號轉換回模擬信號并在4-20 mA 輸出上疊加HART信號。

以下是相關提問：

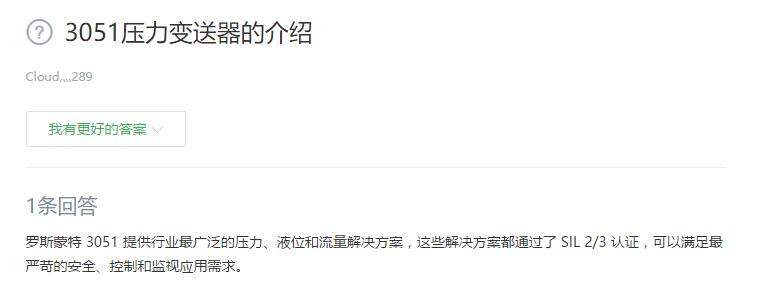

　　1、羅斯蒙特3051壓力變送器的介紹

　　羅斯蒙特 3051 提供行業最廣泛的壓力、液位和流量解決方案，這些解決方案都通過了 SIL 2/3 認證，可以滿足最嚴苛的安全、控制和監視應用需求。

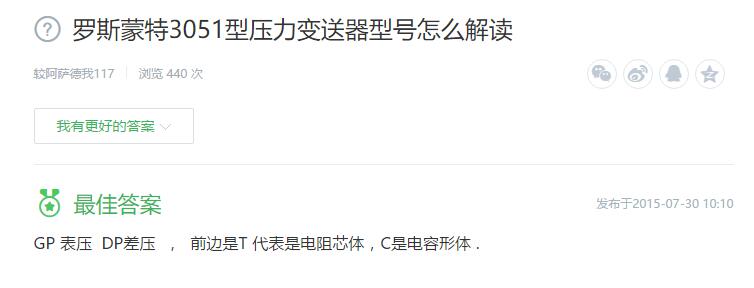

　　2、羅斯蒙特3051型壓力變送器型號怎么解讀？

　　GP 表壓  DP差壓  ，  前邊是T 代表是電阻芯體，C是電容形體。
