摘 要：變送器是一種把各種各樣的信號統一輸出地一個設備。由于鍋爐現場狀況具有復雜性，需要對變送器進行定期的校檢和調試。本文主要根據本人在濟南站鍋爐房2OT 燃?xì)忮仩t的工作內容和經驗對所使用的相關變送器的校驗、調試等問題進行了探討。
變送器是把傳感器的輸出信號轉變?yōu)榭杀豢刂破髯R(shí)別的信號的轉換器 。不同的物理量需要不同的傳感器和相應的變送器。由于工業現場環境的復雜性，在日常使用中變送器的故障問題是難免的，本文根據濟南站鍋爐房所常用的靶式流量變送器的基本工作原理進行了闡述，并綜合得出了站區供熱變送器校檢與調試的一般方法。
1 靶式流量變送器
(1）工作原理

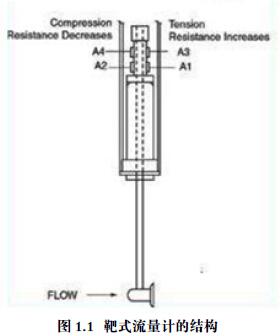

靶式流量計采用了與傳統流量計不同的結構，介質流動時，流動質點沖擊在靶上，靶的受力作用在靶桿上，使之產生微小的位移（2 ～ 3mm )，靶的受力經不繡鋼桿傳遞給壓敏電阻應變片，經應變片電橋把力轉換成與流速的平方成正比關系的電信號，靶式流量計的結構如圖6：
2 基本壓力變送器的校檢步驟
（1）一般檢查
① 在校驗前，應先觀察儀表的結構，熟悉零點、量程、阻尼調節、正負遷移等的調整位置。
② 零點遷移插頭位于放大器板元件側。當插件插在SZ 側，則可進行正遷移調整，插件插在EZ 側，則可進行負遷移調整。
（2）零點和量程的調整 [2]
① 關閉阻尼：將阻尼電位器W4 ( 標記D) 按逆時針?lè)较蛐降住?br />
② 取消遷移：將遷移插件插到元遷移的中間位置。
③ 零點調整：打開變送器的負壓室針閥，調整定值器，使輸入壓差信號△ рi 為零，調整零點電位器W2( 標記Z)，使輸出電流為4MA（1V）。
④ 滿量程調整：關閉變送器的負壓室針閥，調整定值器，使輸入壓差△ рi 為滿量程值，調整量程電位器W3( 標記R)，使輸出電流為20MA（5V）。 因?yàn)檎{(diào)整量程螺釘R（電位器W3）時會影響零點輸出信號，調整零點螺釘Z（電位器W2）不僅改變了變送器的零點，同時也影響了變送器的滿度輸出（但量程范圍不變），因此零點和滿度要反復調整，直至都符合要求為止。
（3）儀表精度校驗
將輸入差壓信號△ рi 的測量范圍平均分成五點（測量范圍的0%、25%、50%、75%、100%），對儀表進行精度測試。其相對應的輸出電流值I0 應分別為4、8、12、16、20MA（或者說、2、3、4、5V）。 測試方法為：用定值器緩慢加壓力產生相應的輸入差壓信號△ рi，防止發生過沖現象。先依次讀取正行程時對應的輸出電流值I0 正，并記錄之；再緩慢減小壓力，讀取. 反行程時相對應的輸出電流值I0 反，并記錄之。 計算出相應的基本誤差和變差，與實驗結果一起填入實驗數據表。如果基本誤差和變差不符合要求，則要重新調整零點和量程，直到滿足要求為止。線性誤差太大則應進行線性調。
（4）線性調整
通常變送器在出廠時已將線性度調整到了最佳狀態，一般不在現場調整。如果實際使用時，要求在某一特定的測量范圍有良好的線性，例如：變送器工作在跨零的量程上（例如測量范圍為—18kpa ～ +18kpa），使變送器的線性度降低。這時可按下列步驟進行調整。
（5）零點遷移調整及改變量程
建議將測量范圍調整為20—60KPA。如果零點遷移量小于300%, 則可直接調節零點螺釘電位器W2；如果遷移大于300%，則將遷移插件插至SZ（或EZ）側。 調整氣動定值器，使輸入壓差信號△ рi 為測量范轉下限值△ рi 下，調整零點螺釘，使輸出電流I0 為4MA。 調整氣動定值器，使△ рi 為測量范圍上限值△ рi 上，調整量程調節螺釘（電位器W3），使輸出電流I0 為20MA。 然后，零點、滿量程反復調整，直到合格為止。
（6）阻尼調整
放大板上的電位器W4 是阻尼調整電位器。調整W4，可使阻尼時間常數在0.2 ～ 1.67 之間變化。通常阻尼的調整可在現場進行。本變送器的阻尼時間常數在0.2s ～ 1.67s 之間連續可調。調節時可用小螺絲刀插入阻礙尼調節孔內（D 標記），順時針?lè)较蛐D(zhuǎn)時，其阻尼時間將增大。
（7）填寫儀表校驗單
（8）數據處理
① 數據處理時應注意問題；② 誤差計算公式；③整理實驗數據，計算出基本誤差、變差，記錄下實測阻尼時間常數，確定精度等級，并填入儀表校驗記錄單；④ 分析變送器的靜態誤差，畫出實測變送器輸入(△рi)- 輸出(I0) 靜態特性曲線（包括下、反行程）并求出最大非線性誤差。
3 變送器校檢中所需要注意的問題
（1）安裝的時候經常出現松動，變送器與三閥組鏈接，螺栓應對角縮進，一般不能一次鎖死，三閥組安裝時候應該加密封線圈。
（2）校檢儀設置功能項，校檢儀首先清零，壓力管路連接好，同時注意正負極連接，接入標準電阻。檢查回路電流。
（3）正確的掛接手操器，按照要求設置變送器內容，零位調整。
（4）對于三閥組的操作；首先打開平衡閥，正確開高壓閥。
（5）變送器精度校檢；將微調閥放到中間位置，關閉截止閥以及回檢閥，電動壓力檢驗臺輸出壓力設置，基本誤差調校（上行5 點，下行5 點），及時記錄數據。
（6）正確進行誤差及回差計算，正確給出校檢結論，正確給出校檢結論，正確進行有效數字的處理。
（7）設備復位整理：停用三閥組，停電、拆除回路連線及相關設備，壓力控制臺啟動關閉，打開截止閥及回檢閥。
4 結束語
本文介紹了濟南熱力所第一供熱站20T 燃?xì)鉅t常用變送器的工作原理、校檢調試方法，以及在調試中需要注意的問題，力求貼近實際的應用，方便以后工作的應用。但本人工作時間尚短，難免會有不足之處，請大家多指教。變送器作為信號傳輸回路中最重要的一環，相信在不久的將來會有更大的發展和進步。
