天然氣，是一種多組分的混合氣態化石燃料，主要成分是烷烴，其中甲烷占絕大多數，另有少量的乙烷、丙烷和丁烷。天然氣作為一種優質能源和化工原料其計量越來越被人們重視。歐美等工業化水平較高的發達國家，對天然氣計量技術的研究起步較早，投人的資金及科技力量較大，尤其是對貿易天然氣的計量十分重視。因此，天然氣流量計選型是所有天然氣計量現場都需要面對的問題，天然氣流量計廠家—仕樂克儀表根據多年的現場服務經驗給您推薦以下選型。
天然氣流量計行業有旋進旋渦流量計、渦街流量計和渦輪流量計，但是渦街相對比較少。而且現在的渦街流量計帶溫度補償，可以直接顯示標方跟質量流量；渦街唯一的缺陷就是相對于其他流量計，他的直管段要求非常高，即使是橫河的reduced-core type 他也要求前7后2。但是一般天然氣管道，輸送距離長，為了抗熱脹冷縮，一般都會做很多拱形管道，所以很難找到合適的安裝點。而且而天然氣輸送的管線很長，無法保證周圍有無干擾。

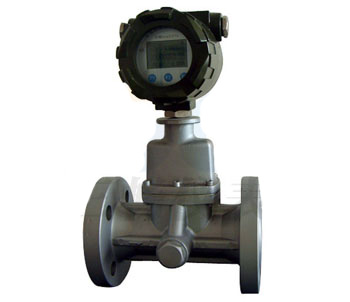

一、天然氣流量計（旋進旋渦流量計篇）
通過多年來的技術積累和實踐磨練旋進旋渦流量計已經成為測量天然氣專用流量計，采用新型信號處理放大器和獨特的濾波技術，有效的過濾了壓力波動和管道震動產生的干擾信號，提高了流量計的準確度。旋進旋渦流量計的優點在于既比渦街式流量計性能穩定抗干擾強，又比氣體渦輪式流量計經濟實用，所以在能源氣體計量核算中應用非常廣泛。旋進旋渦流量計適用于計量，天然氣，瓦斯，煤氣，沼氣，液化氣等氣體計量，精度等級1.5級，溫壓一體式，智能液晶顯示，可以同時顯示標況和工況下氣體的瞬時流量，累積流量，溫度，壓力參數，鋰電池或者24V供電，是煤礦，大型企業，氣站的首選計量結算流量計。在一定的工況條件下可以與氣體渦輪流量計和氣體羅茨流量計相媲美，是天然氣內部考核計量的首選。
旋進旋渦流量計工作原理：當流體通過螺旋導流葉片后，流體被強迫劇烈旋轉形成加速旋渦流，當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。二次旋渦進動頻率與流量大小成正比，該頻率由壓電傳感器檢測，測得流體二次旋轉進動頻率，頻率信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，最后在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。而且能在較寬的流量范圍內獲得良好的線性度，不受流體物理性質和密度的影響。
旋進旋渦天然氣流量計技術參數：
公稱通徑 DN25-DN200
適用介質 氣體，天然氣，沼氣，液化氣
精度等級 1.0% 、1.5%
工作壓力 PN1.6MPa 、 PN2.5Pa 、PN4.0MPa特殊規格訂貨時請注明
介質溫度 -20～80℃
環境溫度 -30～60℃
相對濕度 5%～95%
大氣壓力 86KPa～106KPa
標準狀態條件 P=101.325kpa，T=293.15K
溫壓補償 用戶選定
電源 外電源：24V DC， 內電源：3.6V鋰電池
消耗功率 外電源：<1W ，內電源：<0.3mW鋰電池可用二年以上
輸出信號 頻率信號 ，4-20mA電流信號：對應流量Q～Qmax，20mA對應流量可由用戶自己設定
通訊 RS485通訊、Modbus通訊，可傳輸瞬時流量、累積流量計、壓力和溫度參數
顯示器顯示 瞬時流量、溫度、壓力、累積流量計
傳感器材質 鋁合金殼體（PN≤1.6Mpa）， 不銹鋼外殼（PN≤4.0Mpa）， PN>4.0Mpa為特殊規格請在訂貨時注明
安裝方式 法蘭連接
防爆標志 ExdIIBT4
防護等級 IP65
旋進旋渦天然氣流量計主要特點：
無機械可動部件，不易腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；
智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體, 采取內置式組合,使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；
采用雙檢測技術可有效地提高檢測信號強度，并抑制由管線振動引起的干擾；
采用國內領先的智能抗震技術，有效的抑制了震動和壓力波動造成的干擾信號；抗干擾性強；
采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；
采用EEPROM技術，參數設置方便，可永久保存，并可保存最長達一年的歷史數據；
轉換器可輸出頻率脈沖、4～20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1.2km；
二、天然氣流量計概述（渦街流量計篇）：
SLKLUGB渦街流量計（又稱“天然氣流量計”）的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比”。變送器流通本體直徑與儀表的公稱口徑基本相同。如圖一所示,流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體。
渦街天然氣流量計的產品優勢：
產品優勢：蒸汽流量計
▲不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
▲安全防爆，適用于惡劣環境。
▲無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
▲采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
▲穩壓補償一體化設計。
▲電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
▲同時顯示流量值與累計流量值，不必輪流切換。
▲采用抗振探頭，有效消除外界振動影響。
▲電路采用表面貼裝工藝，結構緊湊，可靠性高。
▲采用分體式信號轉換器，電纜最長10米。
▲量程比寬達20:1。
▲整體結構設計合理，動態測量范圍寬，壓力損失小。
▲分體式渦街流量計采用不銹鋼材質，可適用于腐蝕性介質的測量。
▲現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。
三、天然氣流量計概述（渦輪流量計篇）：
SLK-LWGQ型氣體渦輪流量計（又稱“天然氣流量計”）是一種精密流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。
渦輪天然氣流量計的產品優勢：
1.高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；
3.具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正
4.所有有效數據掉電后保持10年不丟；
5.范圍度寬，中大口徑可達1:20，小口徑為1:10；
6.結構緊湊輕巧，安裝維護方便，流通能力大；
7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8.壓力損失小，葉輪具有防腐功能；
9.采用先進的超低功耗單片微機技術，整機功能強、功耗低、性能優越。
8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
9.天然氣流量計可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
天然氣流量計應用及其廣泛，主要應用于工業生產過程、能源計量。所以對于計量，用戶考慮的不僅僅是天然氣流量計價格，更重要的是穩定性。仕樂克儀表給您專業的高品質天然氣流量計，讓你用最合適的天然氣流量計價格買到質量放心的計量設備。
