油罐體內液位測量采用磁致伸縮液位計安裝產品知識

 　　隨著科學技術的迅猛發展，高新技術在各行業中得到了廣泛的應用，高科技含量的磁致伸縮液位計，可應用于各類儲罐的液位測量。

　　磁致伸縮液位計具有精度高、環境適應性強、安裝方便等特點。由此，廣泛應用于石油、化工等液位測量領域，并逐漸取代了其它老式的傳感器，成為液位測量中的精品。

　　在中石化及加油站行業，對油罐的測量在以前基本都是采用人工攀爬罐體，來進行投尺測量。方法是用帶重錘的米制鋼帶卷尺或者帶刻度的標尺計量，然后手寫記錄測量結果，人工查表?yè)Q算，最后得到罐體內油量的數據。這種測量方法不僅勞動強度大，同時存在不安全因素，也無法保證精度。

　　那么采用磁致伸縮液位計，進行油罐內液位的測量，優點可體現出哪些？下面仕樂克帶您來了解磁致伸縮液位計相關知識：

　　1、可靠性強：由于磁致伸縮液位計采用波導原理，無機械可動部分，故無摩擦，無磨損。整個變換器封閉在不銹鋼管內，和測量介質非接觸，傳感器工作可靠，壽命長。

　　2、精度高：由于磁致伸縮液位計用波導脈沖工作，工作中通過測量起始脈沖和終止脈沖的時間來確定被測位移量，因此測量精度高，分辨率優于0.01%FS，這是用其它傳感器難以達到的精度。

　　3、安全性好：磁致伸縮液位計的防爆性能高，本安防爆，使用安全，特別適合對化工原料和易燃液體的測量。測量時無需開啟罐蓋，避免人工測量所存在的不安全性。

　　4、磁致伸縮液位計易于安裝和維護簡單：磁致伸縮液位儀一般通過罐頂已有管口進行安裝，特別適用于地下儲罐和已投運儲罐的安裝，并可在安裝過程中不影響正常生產。

　　5、便于系統自動化工作：磁致伸縮液位計的二次儀表采用標準輸出信號，便于微機對信號進行處理，容易實現聯網工作，提高整個測量系統的自動化程度。

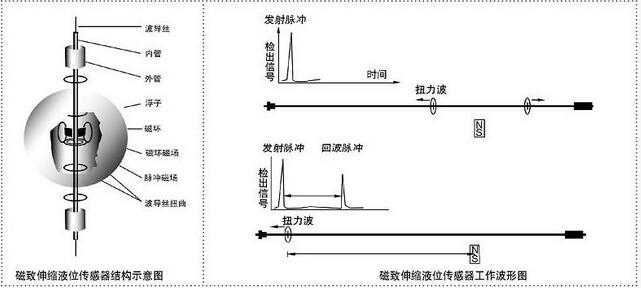

　　磁致伸縮液位計結構和產品作業原理及性能：

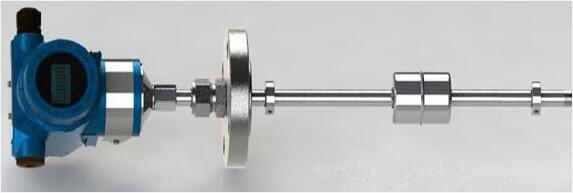

　　磁致伸縮液位計由探測桿，電路單元和浮子三部分組成，測量時，電路單元產生電流脈沖，該脈沖沿著磁致伸縮線向下傳輸，并產生一個環形的磁場。

　　在探測桿外配有浮子，浮子沿探測桿隨液位的變化而上下移動。由于浮子內裝有一組永磁鐵，所以浮子同時產生一個磁場。當電流磁場與浮子磁場相遇時，產生一個“扭曲”脈沖，或稱“返回”脈沖。將“返回”脈沖與電流脈沖的時間差轉換成脈沖信號，從而計算出浮子的實際位置，測得液位。

　　仕樂克儀表的磁致伸縮液位儀在對油罐的液位及溫度等參數進行測量的同時，還可對油罐進行測滲漏，測漏精度達到了0.375升/小時，可滿足不同用戶的需求，實現較高的性能價格比。

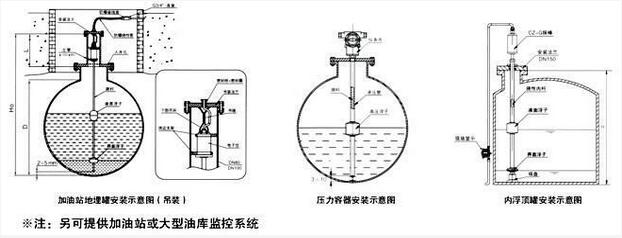

　　在安裝時，應注意哪些問題？

　　1.對于加油站等應用場所的地下臥式罐液位及安裝位置應遠離安裝在罐內的協油管、潛油泵或自吸泵管路，防止流體直接沖擊；

　　安裝位置應選擇在油罐縱向的中軸線上，以減小測量死區；或者靠近檢尺孔，以保證相同的測量基準。

　　安裝孔通徑:應大于浮子的直徑，對加油站要求為DN100mm。

　　2.對于油庫、煉化企業等應用場所的地上立式罐液位計安裝位置應遠離進出油（料）口，推薦液位計安裝位置與進出油（料）口的夾角在45度到135度之間,以防止流體直接沖擊浮子；

　　3.液位儀安裝位置距罐壁應選擇在900mm~1200mm范圍內，即要避免離罐壁太近而造成的測溫不準確，又要避免因靠近罐內由于罐底變形而對液位測量產生不必要的影響；

　　4.液位儀安裝位置同檢尺孔之間的關系。由于現行的實際情況是：利用手工檢尺來完成對液位儀測量的初始標定，所以液位儀安裝位置應保持同檢尺孔在同一圓周上，且盡量靠近檢尺孔，以保證兩者的測量基準基本相同。

　　5.對新建罐，要求在罐底的液位儀重錘位置，安裝防沖擋板，上下對心。防沖擋板直徑在300毫米，高度在200毫米。

　　6.對于存儲液化氣等輕烴類的球罐可選擇罐頂安裝方式或旁路管安裝方式。但均應采用掛鉤或螺紋緊定方式在底部拉緊液位儀測量軟纜。

　　7.對于工業控制帶有攪拌機或介質波動較大的儲罐，應增加防護管或采取旁管式按裝。

　　通過以上的產品在油罐液位測量?jī)x表的產品性能及安裝方式，因磁致伸縮液位計安裝方式多元化，應用計量要求較高的場合，測量技術發展進步的趨勢，被廣泛運用。現狀科技發展下，生產更便捷、快速、準確的液位計才是發展的根本，能夠根據顧客需求達到產品升級，做到客戶需求的是我們所做的，這是一個制造方應具有的公司發展指導方針，歡迎來電咨詢產品知識，仕樂克會為您提供所需求的最佳液位計。
