詳細說明微差壓變送器的連續控制原理

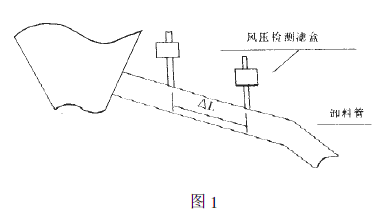

     微差壓變送器出廠時均已做過精密調整，使用時只須調試卸料管上正負取樣管的距離△L（ 見圖1） ，使得差壓變送器在高風壓且料實區時，能真實的輸出10毫安，△L過大容易損壞差壓變送器；△L過小，測量又不準確，△L可通過實驗校定。



    本文撰述的微差壓變送器接續控制未使用雙限指示儀，采用的是自行開發的接續控制器，該控制器電路簡潔，經濟實用。它很好的完成了如下控制模式（見圖2）。

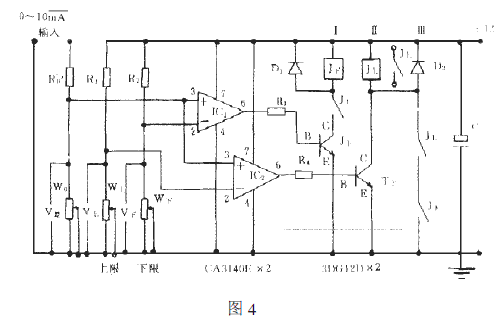

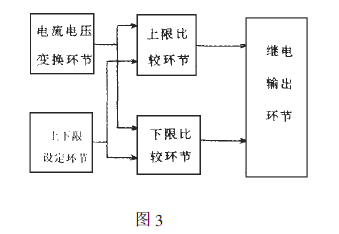

     該控制器先將微差壓變送器輸出的電流信號轉換成電壓信號，再輸入接續主控電路。當輸入電壓值低于控制器的下限設置時，控制振動料槽停；當輸入電壓突破下限而未達到上限時，控制仍停止；當該輸入電壓值突破上限時，控制振動料槽開；當輸入電壓值游動于上限以內，下限以外時，控制亦然開；只有輸入電壓值低于下限設置時，一個完整的開控制過程結束，停機。電路原理框圖（見圖3），電路原理圖（見圖4）。電路構成：

      據微差壓變送器的接續要求負載電阻為0-1.5KΩ，取R0 為1KΩ。這樣，MAX10 mA的電流輸出對應于接續器的MAX10mV的電壓信號輸入。電路中3’9 上構成上限比較電壓調整支路，3-9 下構成下限比較電壓調整支路，上、下限比較器分別由單運放集成電路構成。模式控制電壓由; 上，; 下及< 上、< 下的互鎖、自保完成。

工作原理分析：

設定下限電壓為$8，上限電壓為=8，當輸入電壓8 差>$8 時，:,’的#腳輸出低電平，; 下截止，< 下不吸合；當輸入電壓"# $# 差$%# 時，&’( 的!腳輸出高電平，開關管) 下為& 回路“* (+#+, 下線圈+, 上常開點+) 下’- 結+地”做好工作準備；



      當輸入電壓# 差. %# 時，&’+ 的!腳輸出高電平，"回路“* (+#+, 上線圈+) 上’- 結+地”工作，, 上吸合，則& 回路“*(+#+, 下線圈+, 上常開點閉合+) 下’- 結+地”導通。同時，#回路“* (+#+, 上+, 上常開點閉合+, 下常開點閉合+地”工作，將) 上’- 結并聯自保，即便# 差$%#，只要# 差仍大于"#，則自保持作用就不會失掉。

     當輸入電壓# 差$"# 時，&’( 的!腳輸出低電平，) 下退出飽和導通，& 回路“* (+#+, 下線圈+, 上常開點+) 下’- 結+地”失電，, 下復位，自保#回路“* (+#+, 上線圈+, 上常開點+, 下常開點+地”失電，, 上復位，則控制輸出停。

從, 上，(+# 繼電器的任意一組常開點上引出，可實現對強電繼電保護控制電路的控制。
