在煤氣生產中,有眾多的工藝參數需要測量,而測量系統由傳感、變送和顯示等單元組成。目前,煤氣行業中較為常用的壓力變送器有矢量平衡式、壓阻式和電容式等三種,經我廠近十年的生產實踐表明,壓阻式壓力變送器具有測量方便、準確和快捷等特點。
1、壓阻式壓力變送器的工作原理

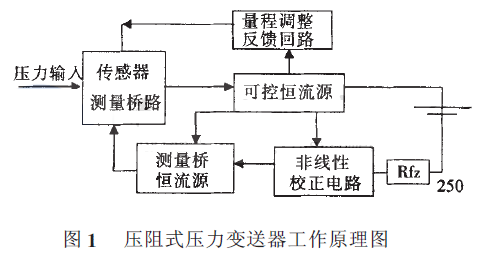

我廠使用的HD-178A型壓力變送器的傳感器采用了美國ICSENSORS公司的擴散硅壓阻式壓力傳感器，其工作原理是基于不平衡電橋，主電路采用分立元件構成，在電路設計上，增加了非線性較正環節，電路的穩定性和精度要比大規模集成電路芯片高。如圖1 所示，工作介質產生的壓力作用于由擴散硅制成的壓阻測量橋路時，橋路會輸出不平衡電壓，經差分放大后的電壓驅動可控硅恒流源4使輸出電流發生變化。此電流經反饋網絡產生反饋電壓，抵消了橋路所產生的不平衡電壓，使橋路由不平衡變?yōu)槠胶狻４藭r，輸出電流為一定值，當介質壓力變化后，破壞了橋路的平衡狀態，使輸出電流發生變化，反饋電壓也隨之變化，重新平衡橋路電壓，使輸出又穩定在一個新的值上，該電路工作于閉環狀態。因此，電路的穩定性和各項指標均得到了提高。
2、在煤氣生產中的應用
我廠在1991年年投產時，采用的

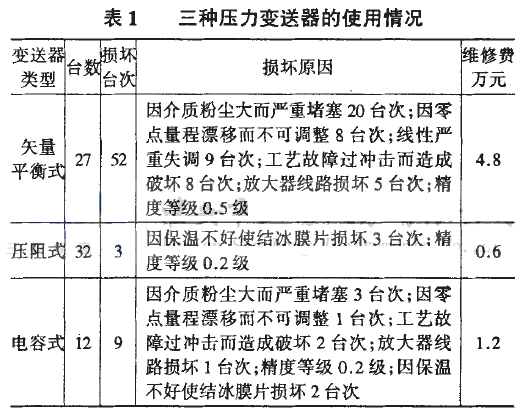

壓力變送器有矢量平衡式、壓阻式和電容式等三種，一直使用到1998年才全部改為壓阻式，其使用情況列于表1。比較表1中三種變送器的使用情況，壓阻式壓力變送器具有如下特點：
（1）由于制氣生產工藝對各參數的測量與控制極為重要，該變送器所具有的0.2級測量精度，已完全可滿足煤氣生產的需要。
（2） 由于未凈化水煤氣中粉塵等雜質含量偏高，該變送器特有的濾網結構接墊就特別適用。
（3）由于具有300% 的過載能力，可完全適應因控制不當而造成的瞬間煤氣超壓。
（4）與本安型防爆安全柵構成的本安型防爆壓力測量系統，可確保易燃易爆水煤氣生產系統的安全防護。
（5）該變送器不會受到液壓系統管道產生的振動而產生誤差，且靈活的零點，可滿程調節，簡便的小范圍量程變動，均不會對煤氣生產的連續性造成破壞。
