在化工廠的技術出產中，咱們經常會遇到一些技術需求時間丈量液體密度并加以操控，由于有些介質的密度會跟著技術溫度的改變而改變，然后發生不一樣的出產成果，所以關于液體密度的丈量與操控也是非常重要的。那么本文所評論的即是怎么使用雙法蘭液位變送器測出液體密度。
首要
雙法蘭液位變送器是根據雙法蘭安裝的差壓變送器經過差壓丈量計算顯示出液位，常規的以百分比來顯示，所以就稱之為雙法蘭液位變送器。并且關于液位的丈量和耐腐蝕、耐高溫方面具有非常好的可靠性，所以雙法蘭液位變送器在化工液位丈量這一方面也對比常見。

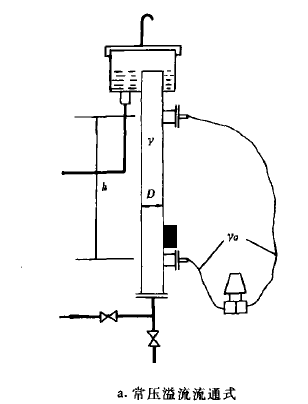

當使用雙法蘭液位變送器丈量液位的時分，它的取壓法蘭一定要裝在液體上升流向的筆直管道上。如下圖所示：
丈量管道上、下兩個取壓口之間的壓力差包括下面幾個有些，即：P0=Ph+Pf+Pt，式中Po等于兩個取壓口之間的總壓降，單位是mmH2O；而Ph是兩個取壓口之間的靜壓將，單位也是MMH2O；咱們?cè)倏聪旅嬉粋�(gè)公式：Ph=yh，其間Pf是兩個取壓口之間的內摩擦靜壓力降，然后接著用這個公式：Pt=fV2yh/2gD，其間f是摩擦系數，V是丈量筒內的介質流速，y是被測液體密度，h是丈量筒兩個取壓口的中間距，D是丈量筒內徑，g是重力加速度。
在實踐的現場操作中，通常使用常壓的密度丈量筒，有的現場有條件地的能夠添加流量定值調理體系，便利操控流量，確保密度的平衡。當技術現場要測密度的液體流量變大時, 將密度流體管裝在法蘭取壓口的支管上進行控制。
