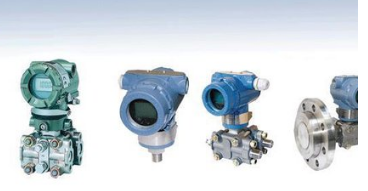

    壓力變送器是把氣體或液體的壓力轉換為可使用的電信號的器件。安裝接線影響著它能否正常使用。下面介紹下壓力變送器的安裝接線法。

    壓力變送器按接線方式，可分二線制，三線制，四線制。現在的變送器一般都有4個接線端子，兩個是接線的，另外兩個不用接線。

    壓力變送器一般輸出的信號是電流4-20MA，0-20MA，或電壓0-5V，1-5V，0-10等，通常電流型的是二線或四線制，電壓的三線制輸出。目前市面的變頻器很多是沒有24VDC供電電源的，大部份是10V，有些功耗較大的變送器，10VDC的電源無法帶動，那么只能外接供電源24VDC。這樣變頻器就出現了四個接線端子：供電+，供電-，反饋+和反饋-。



    電流型四線制接線方式：電源+==供電+；電源-==供電-；信號+==反饋+，信號-==反饋-。

    電流型二線制接比方式：電源+==供電+；信號+==反饋+，供電-==反饋-。

    電壓型三線制接線方式：電源+==供電+；電源-（信號-）==供電-；信號+==反饋+，電源-（信號-）==反饋-。

    以上關于壓力變送器安裝使用接線法，用戶在購買壓力變送器需要接線時可以參考。
