解析高溫型壓力變送器一般故障分析方法

發布日期:2017-12-09 10:46

摘要：高溫型壓力變送器是工業實踐中最為常用的一種傳感器，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業、另有醫用壓力傳感器。那么我們?cè)谌粘＿\(yùn)用中應該做到的以下幾個方面，才能延長壓力傳感器的壽命。變送器在自動控制及檢測系統中的應用極為廣泛。由于變送器一般都采用就地安裝方式，工作環境比較惡劣，使得變送器在運行的過程中較之控制室儀表更易于發生故障。特別是由于變送器所提供的測量信號參與系統控制或用于生產過程中關鍵參數的監測，一旦變送器發生故障，必須迅速處理和解決，否則，不僅影響生產的正常進行，甚至?xí)＜吧a(chǎn)安全、引發重大事故。因此，提高現場儀表維護人員對變送器常見故障的維修、處理能力，對于保證生產過程的正常運行、確保人身和設備安全尤為重要。本文主要?dú)w納了我廠所生產的slk系列變送器在現場的常見故障和現象，并給出了常見故障的分析、判斷和維護、維修、處理方法，旨在為現場儀表維護人員在該系列變送器安裝、使用、維護工作過程中提供參考。高溫型壓力變送器一般故障分析方法如下：

1、防止渣滓在導管內沉積和變送器與腐蝕性或過熱的介質接觸。

2、測量氣體壓力時，取壓口應開在流程管道頂端，并且變送器也應安裝在流程管道上部，以便積累的液體容易注入流程管道中。

3、測量液體壓力時，取壓口應開在流程管道的側面，以避免沉積積渣。

4、導壓管應安裝在溫度波動小的地方。

5、測量液體壓力時，變送器的安裝位置應避免液體的沖擊（水錘現象），以免傳感器過壓損壞。

6、冬季發生冰凍時，安裝在室外的變送器必須采取防凍措施，避免引壓口內的液體因結冰體積膨脹，導致傳感器損失。

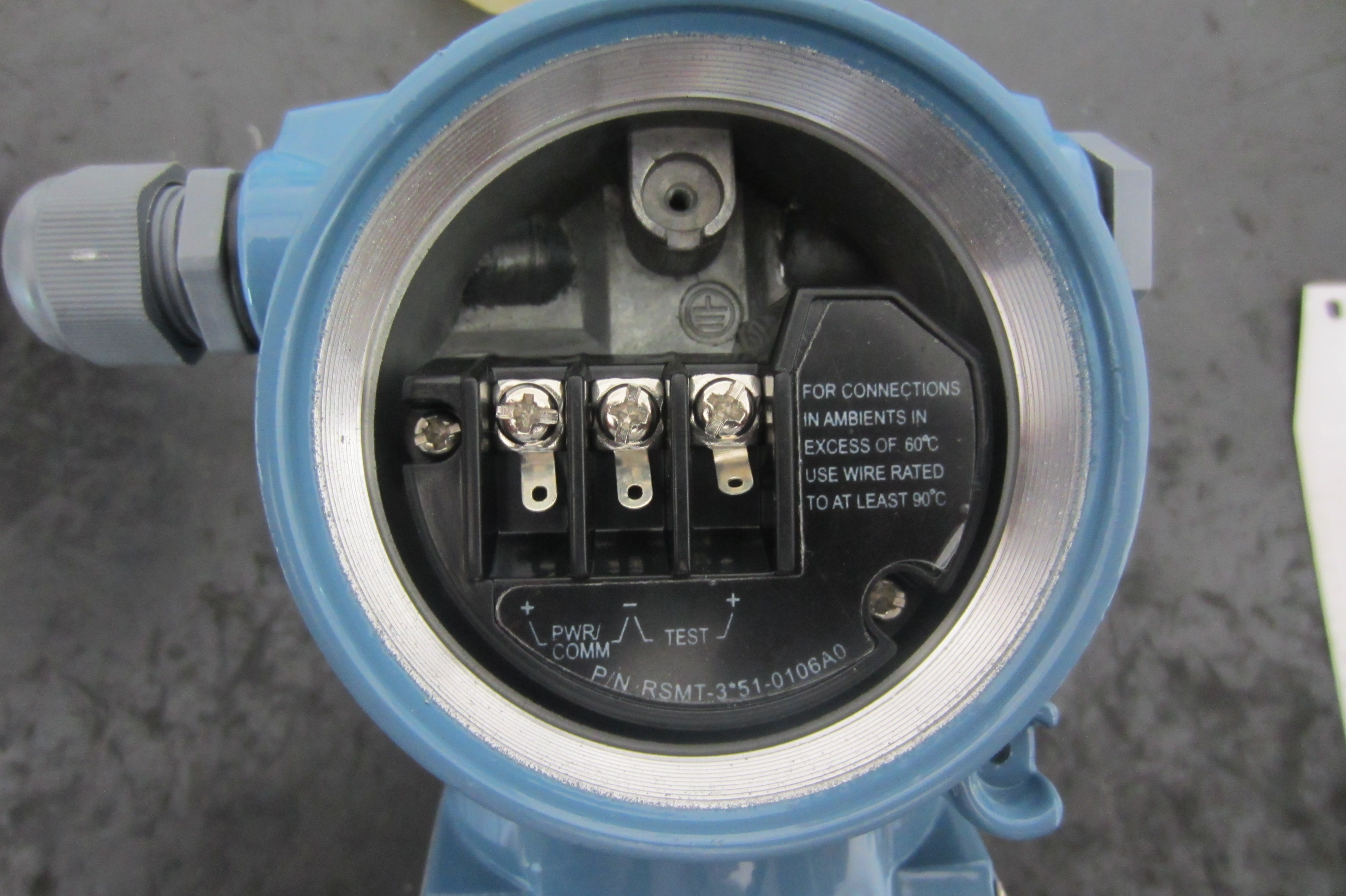

7、接線時，將電纜穿過防水接頭或繞性管并擰緊密封螺帽，以防雨水等通過電纜滲漏進變送器殼體內。

8、測量蒸汽或其它高溫介質時，需接加緩沖管（盤管）等冷凝器，不應使變送器的工作溫度超過極限。

高溫型壓力變送器現場檢查故障分析方法。

(1)調查法：回顧故障發生前的打火、冒煙、異味、供電變化、雷擊、潮濕、誤操作、誤維修。 (2)直觀法：觀察回路的外部損傷、導壓管的泄漏，回路的過熱，供電開關狀態等。 (3)檢測法： a、斷路檢測：將懷疑有故障的部分與其它部分分開來，查看故障是否消失，如果消失，則確定故障所在，否則可進下步查找，如：智能差壓變送器不能正常Hart遠程通訊，可將電源從表體上斷開，用現場另加電源的方法為變送器通電進行通訊，以查看是否電纜是否疊加約2kHz的電磁信號而干擾通訊。 b.短路檢測：在保證安全的情況下，將相關部分回路直接短接，如：差變送器輸出值偏小，可將導壓管斷開，從一次取壓閥外直接將差壓信號直接引到差壓變送器雙側，觀察變送器輸出，以判斷導壓管路的堵、漏的連通性。 c.替換檢測：將懷疑有故障的部分更換，判斷故障部位。如：懷疑變送器電路板發生故障，可臨時更換一塊，以確定原因。 d. 分部檢測：將測量回路分割成幾個部分，如：供電電源、信號輸出、信號變送、信號檢測，按分部分檢查，由簡至繁，由表及里，縮小范圍，找出故障位置。

結束語：以上是高溫型壓力變送器一般故障分析方法，在使用過程中一定要多注意平時保養與保修，定期與廠家交流發現問題及時解決，
