壓力變送器漏電保護器的故障分析

發布日期:2017-12-03 09:38

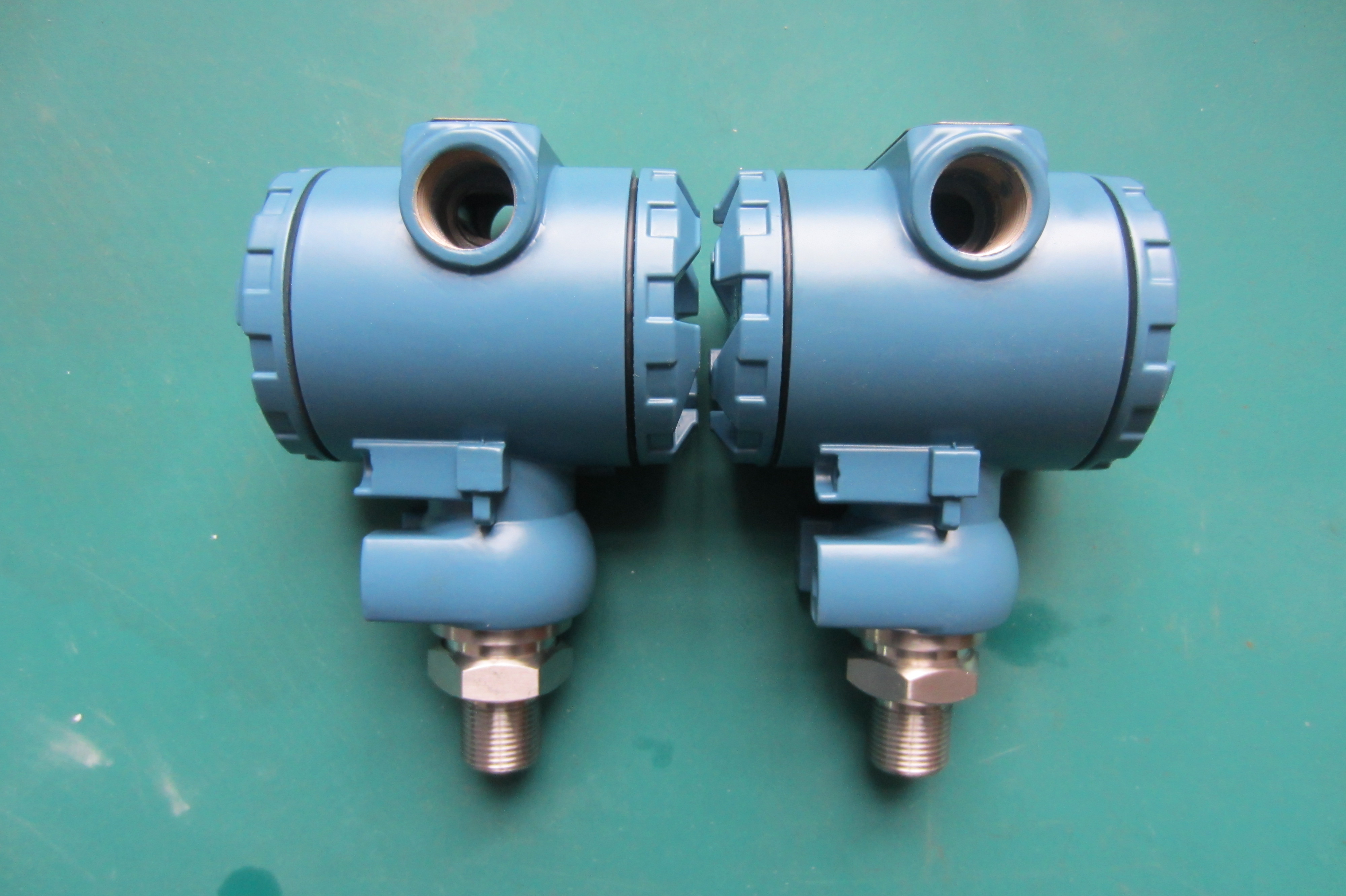

壓力變送器漏電保護器的故障與分析
(1)壓力變送器投入跳閘設備無法通電故障與分析

①壓力變送器工作電壓不符或r作電源接線端子接觸不良。應檢查漏電保護器所配接的工作電壓是否與進線端子上方所標注的“380v 進，，錯接為220V，檢查接觸器線圈及接頭是否正常，假如接錯或線圈開路將造成接觸器無法運行。處理方法：調整接線，并將接線端子（包括出線）螺釘擰緊，以免接觸不良造成工作失誤。

②壓力變送器零序電流互感器的穿線方法有誤。應檢查零序電流互感器的穿線方法是否正確。常用的方法是接地線穿人法和三相四線穿入法，若將接地線法誤穿入零線或三相四線法的零線、相線穿人零序電流互感器的方向不一致（三相電源線，包括零線沒有在同一方向穿過零序電流互感器），將造成漏電保護器送電即動作。處理方法.• 認清接地線（由接地極引至中性線上的線）和零線（由變壓器中性點引出的中性線），糾正零序電流互感器穿線，三相四線法應將四根線同方向穿入。

③壓力變送器安裝漏電斷路器與未安裝漏電斷路器的線路在電氣上有連 1接。應查找控制柜（開關柜）或配電板上的照明燈、指示燈、儀丨表、臨時照明燈等用電是否跨接在零序電流互感器兩側，即同一負載的相線、零線，一'根接在零序電流互感器Z如，一^根接在零序電 1流互感器之后。處理方法：調整接線，同一負載的接線應統一接在丨零序電流互感器前或后。

④負載出線漏電或相線直接接地。處理方法是：如漏電不太嚴重，可增大漏電保護器的動作電流值來解決對于相線直接接地故障可使用接地故障尋址儀等儀器查找，無儀器可采用重點查找 !(主要指水泵線、動力設備及懷疑的用戶漏電等）與分段查找相結

合的辦法找到接地故障點并加以解決。

⑤漏電斷路器本身有故障。如電源指示燈、跳闌指示燈都不亮，應檢查漏電保護器所配電源是否正常、熔斷器是否熔斷、電源開關、變壓器、穩壓集成塊是否損壞。處理方法：用萬用表500V ' 電壓擋測量漏電保護器電源電壓，如無電壓或電壓很低應檢查接線 | 加以解決.，如電壓正常，可用萬用表歐姆擋（停電進行）分別檢查熔斷器、電源開關、變壓器及內部連接線，查到故障后加以修理或更換已損壞的元器件。

⑥接觸器故障。一般為接頭處接觸不良、線圈燒斷等故障。擰緊螺釘、焊好接頭或更換線圈（可用萬用表歐姆擋不電測量或用500V電壓擋帶電測量線圈兩端頭電壓，判定線圈是否開路)，并檢查雛（動鐵芯塊）有無阻卡現象。

⑦線路中存在一火一地負荷（如燈泡的一端接相線，另一端直接接地），消除這樣的負荷即可。

⑧穿過零序電流互感器的工作零線有重復接地現象，應消除重復接地。

(2)誤動作

①過電壓引起。如當線路中發生操作過電壓時可使得斷路器動作，這時可以選用延時或沖擊電壓不動作型漏電斷路器，也可以在觸頭之間安裝阻容吸收電路抑制過電壓，或在線路中投入過電壓吸收裝置。

②電磁干擾。如附近有大功率電氣設備啟動，應調整漏電斷路器的安裝位置，遠離這樣的電氣設備。

③環流影響。如果兩臺變壓器并聯運行，都有各自的接地，因兩臺變壓器的阻抗不可能完全相等，這樣會在接地線中產生環 流，引起斷路器動作。處理方法是拆除一個接地線。另外，同一變壓器通過兩條并聯回路對同一負載供電，兩條回路中的電流也不可能完全相同，也可能出現環流，所以，應將兩條回路分開運行。

④接地不當。如零線重復接地，會引起漏電斷路器的誤動作。

⑤過載或短路的影響。如果漏電斷路器同時又具有短路保護、過電流保護時，當過流保護脫扣器的整定電流大小不合適時會發生誤動作，此時調節整定電流值即可。

(3)不動作

①漏電保護器動作電流整定值太大。應檢查漏電保護器動作電流調節鈕是否調整在最大位置。處理方法是：調小漏電保護器的動作電流。

②接地試驗裝置不良。應檢查接地試驗裝置是否接地良好，接頭是否可靠。處理方法：使用可靠的接地試驗裝置，并測量接地電流是否大于漏電保護器的動作電流（接地電流小于漏電保護器的漏電動作電流，漏電保護器不動作）。

③零線（中性線）重復接地。零線重復接地等于給漏電保護器的漏電電流檢測提供了并聯回路，因此，造成漏電保護器靈敏度下降，動作困難。處理方法：查找并排除零線出線重復接地點。

④壓力變送器接觸器故障。檢查接觸器觸頭是否燒壞或銜鐵（動鐵芯）卡死。處理方法：更換接觸器觸頭或修理銜鐵被卡故障。

⑤壓力變送器漏電保護器內部故障。處理方法是修理或更換漏電保護器。
