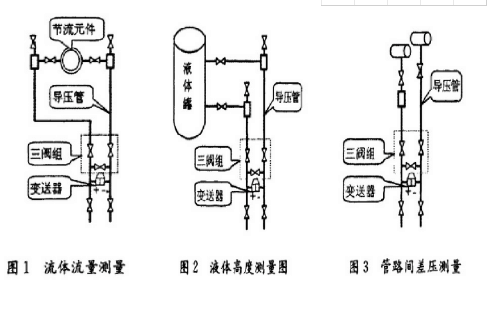

壓力變送器是指信號制式是模擬、數字兼容的，且模擬信號與數字信號共用一條通道，并用HART協議通信的壓力變送器，常見的有HART壓力變送器、差壓變送器和液位變送器等。壓力變送器廠商大多采用自行定制的專用集成電路，因此物理結構上的差別也是很大的。 使用了微處理器，且有數字信號，但它仍要與過程控制中的模擬信號（4-20mA）兼容，并作為主要信號，因此在硬件使用中只能采用低功耗器件，并采用通用的集成電路設計，數字電路間的連接一般采用串行接口，以減少連線及降低功耗。 對被測的過程數據進行計算及操作，由于整臺變送器由硬件和軟件構成，與常規變送器相比是大不同了。為便于理解，可把壓力變送器的邏輯結構看成是由兩臺儀表組成，一臺是數字儀表，另一臺是模擬儀表。                                                                                              首先看數字儀表的輸入部分，在微處理器進行運算前，先要進行A/D轉換，把傳感元件的測量模擬值轉換為數字值。微處理器是依據相應的方程式及數據表、傳遞函數來進行計算，這過程就是模擬信號調理，又稱為傳感元件調整；這時的輸出是被測過程變量的數字表示，也就是手操通信器上讀得的數字值PV。這個數字值只與傳感元件的極限范圍有關，而與所設定的量程及輸出電流沒有關系。



     數字儀表的變換部分是把被測參數的數字值變成等效的直流電流，是依據儀表的零點和滿量程值和有關函數來進行計算，計算結果就是儀表輸出的數字表示。許多壓力變送器都支持用命令使儀表進入一種固定的輸出測試模式，即用某一特定的輸出值來取代被測參數的正常輸出值，供維修中檢查使用。在這部分改變量程會影響電流輸出，但對于手操通信器讀取的數字過程變量沒有影響。

      模擬儀表主要是進行4-20mA輸出電流的調整。其接收數字儀表傳來的數字信號，并將該數字信號轉換成電流，就產生了實際的模擬電流信號，該電流轉換是否準確，是要進行校準的，所以校準模擬電流輸出是壓力變送器特有的。
